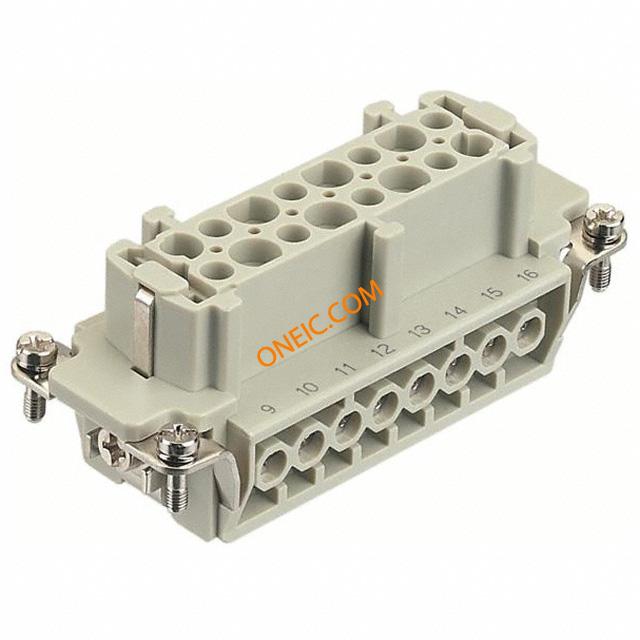

09330162701

制造商	HARTING Technology Group
描述	Conn Rectangular F 16Power/2Ground POS Screw ST Panel Mount Heavy Duty Power Connectors HAN E 16P F SCREW SCREW TERMINATION HAN 16E-BU-S Han(R) E 16P+E skt insert,16A 400-500Vac PowerConnectorInsert;Female;16 Connector: HAN; female; E; PIN:16; 16+PE; size 16B; screw terminal Han E Female Insert: Han E 16 Position F Insert Screw Harting Han E 系列 2行 16针 16P+E极插座插片
分类	连接器解决方案重载连接器重载连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	016 09 09-33-016-2701 2701 33	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

额定电压	600V	最大额定电流	16A
最小输入电压	500V

机械参数

尺寸	16B	颜色	Gray
深度	34.6	高度	34
重量	0.09 kg	包装方式	Bulk
端接方式	Screw	螺纹尺寸	M3 x 10
重量（g）	91.50000	安装类型	Straight
连接器类型	Insert	接触镀层	Silver
排数	2	封装形式	size 16B
插入力	Female	触头材料	Copper Alloy
壳体材料	Polycarbonate	总长度	84.5
包装数量	5	尺寸/外形	16B
端接样式	Screw	第一触头极性	F
触点数	16Power/2Ground	位数	16+Ground
镀层厚度（通用）	3µm	绝缘材料 - 材质	polycarbonate
线规或范围 - AWG	18-14	线规或范围 - mm²	1...2.5mm2
触点材料 - 镀层	silver plated	第一连接器安装特征	16+PE

产品信息

SPG	5	类型	Rectangular
连接器性别	Female	系列	Han E
极性	16P+E	CAD图纸	3D CAD Model
极数格式	16P+E	产品子类型	Housings
附件类型	Insert	适配器系列	E
单元数量	1	适用产品/相关产品	Heavy Duty Power Connector

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C
