点击放大查看

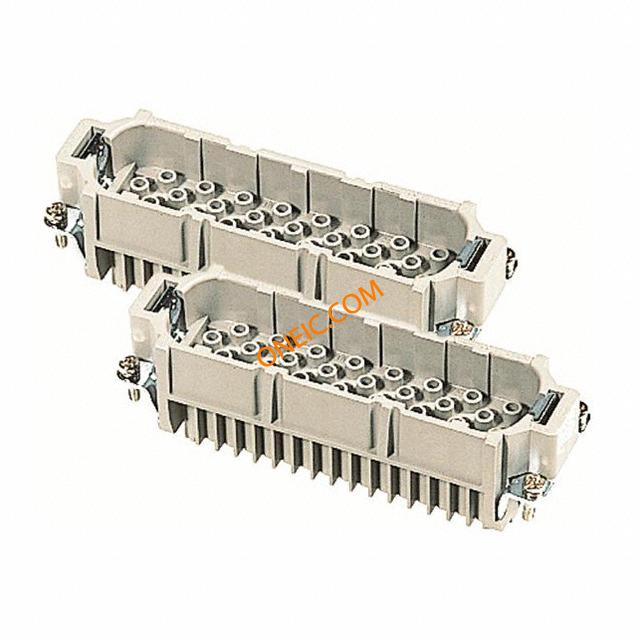

09210643001
| 制造商 | |
| 描述 | Conn Housing M 65 POS Crimp ST Heavy Duty Power Connectors HAN D 64P M CRIMP ORDER CONTACTS SEP HAN D 64 POS. M INSERT CRIMP Han(R) D 64P+E male insert, 250Vac RECTANGULAR HAN INSERT, PLUG 64WAY CRIMP Insert;250V;10A;Male;64;RoHSCompliant;HanD,HanDAVSeries Connector: HAN; male; Han D; PIN:64; 64+PE; size 24B; w/o terminals Han D Male Insert: Han D 64 Position M Insert Crimp Harting Han D 系列 4行 64针 插头 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 064 09 09-21-064-3001 21 3001 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85364900 | 材料阻燃等级 | UL94 V-0 |
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 最大额定电流 | 10A | 最小输入电压 | 250V |
| 连接器类型 - 电压输入 | for HAN D terminals | ||
机械参数
| 尺寸 | 24B | 颜色 | Gray |
| 深度 | 35.6 | 高度 | 34 |
| 重量 | 0.068 | 包装方式 | Bulk |
| 导线线规 | 14-26 | 重量（g） | 69.33333 |
| 触头类型 | Han® D | 安装类型 | Straight |
| 连接器类型 | Insert without Contacts | 排数 | 4 |
| 封装形式 | size 24B | 插入力 | Male |
| 触头材料 | :Copper Alloy | 壳体材料 | Polycarbonate |
| 总长度 | 111 | 包装数量 | 1 |
| 尺寸/外形 | 24B | 端接样式 | Crimp |
| 第一触头极性 | :Pin | 触点数 | 65 |
| 接触件端接 | :Crimp | 位数 | 64+Ground |
| 外壳尺寸-插件 | :24B | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - AWG | 26-14 | 第一连接器安装类型 | :Cable |
| 第一连接器安装特征 | 64+PE | ||
产品信息
| SPG | 1 | 类型 | Housing |
| 连接器性别 | M | 系列 | Han-D |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 适配器系列 | Han D | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
