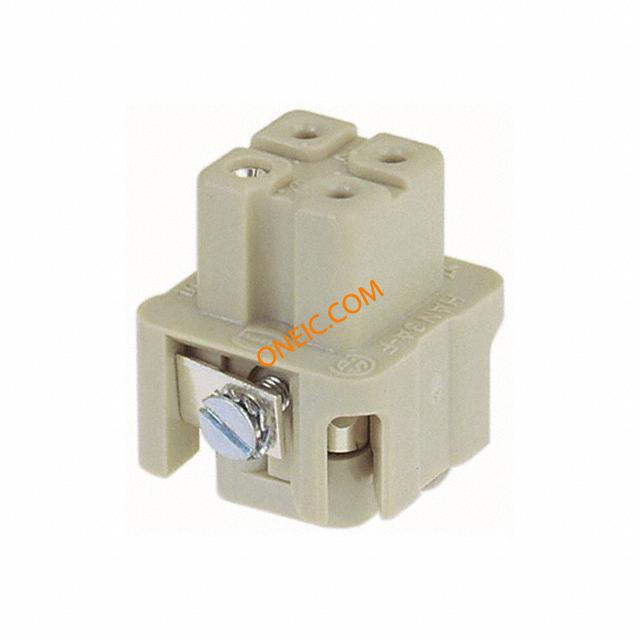

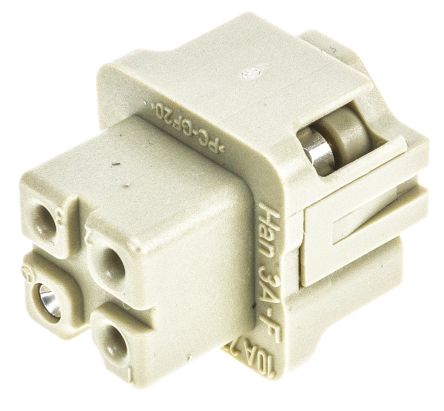

09200032711
| 制造商 | |
| 描述 | Conn Power F 3 POS Screw RA Panel Mount 3 Terminal 1 Port Heavy Duty Power Connectors HAN A 3P FEMALE SCRW SCREW TERMINATION HAN 3A F INSERT SCREW Conn Power F 3 POS Screw RA Panel Mount 3 Terminal PowerConnectorInsert;Female;3 Connector: HAN; female; Han A; PIN:4; 3+PE; size 3A; screw terminal Han A Female Insert-Screw: Han 3A F Insert Screw Harting Han A 系列 2行 3针 3P+E极 插座 电源连接器 01, 面板安装 |
| 分类 |
商业参数
| 零件号别名 | 003 09 09-20-003-2711 20 2711 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 接触电阻 | 1mΩ | 最大额定电流 | 10A |
| 绝缘电阻 | 10GΩ | 最小输入电压 | 400V |
机械参数
| 尺寸 | 3A | 颜色 | Gray |
| 深度 | 26.2 | 高度 | 21 mm |
| 重量 | 0.01 kg | 包装方式 | Bulk |
| 方向 | 直 | 端接方式 | Screw |
| 重量（g） | 14.00000 | 安装类型 | Panel Mount |
| 连接器类型 | Insert | 接触镀层 | Silver |
| 安装样式 | Panel | 排数 | 2 |
| 封装形式 | size 3A | 插入力 | Female |
| 触头材料 | Copper Alloy | 壳体材料 | Polycarbonate (PC) |
| 包装数量 | 10 | 尺寸/外形 | 3A |
| 端接排数 | 螺钉拧紧 | 端接样式 | Screw |
| 触点数 | 3 | 位数 | 3+Ground |
| 镀层厚度（通用） | 3µm | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - AWG | 18-14 | 触点材料 - 镀层 | silver plated |
| 第一连接器安装特征 | 3+PE | ||
产品信息
| SPG | 10 | 类型 | Power |
| 连接器性别 | F | 系列 | HAN-A |
| 极性 | 3P+E | 产品子类型 | Inserts |
| 适配器系列 | Han A | 端口数 | 1 |
| 单元数量 | 1 | ||
环境参数
| 机械寿命 | 500cycles | 防护等级 | IP44 |
| 工作温度 | -40°C ~ 125°C | ||
