点击放大查看
09160723001
| 制造商 | |

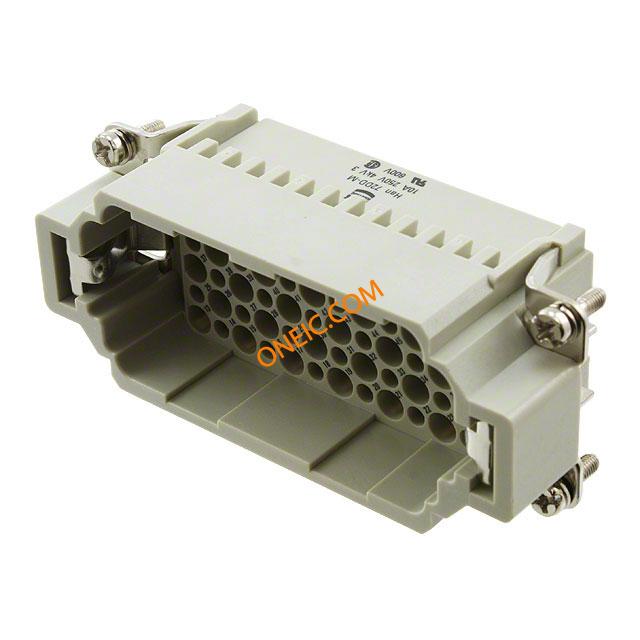

| 描述 | Conn Housing M 72Signal/1Ground POS Crimp ST Heavy Duty Power Connectors HAN DD 72P M CRIMP ORDER CONTACTS SEP HAN DD 72 POS. M INSERT CRIMP Han(R) DD 72P+E plug insert,10A 250Vac Insert;250V;10A;Male;72;RoHSCompliant;HanDDSeries;16BProductSize Connector: HAN; male; Han DD; PIN:72; 72+PE; size 16B; UL94V-0; 4kV Han DD Male Insert: Han DD 72 Position M Insert Crimp Harting Han DD 系列 6行 72针 插头 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 072 09 09-16-072-3001 16 3001 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 最大额定电流 | 10A | 最小输入电压 | 250V |
| 连接器类型 - 电压输入 | for HAN D terminals | ||
机械参数
| 尺寸 | 16B | 颜色 | Gray |
| 深度 | 33.6 | 高度 | 34 |
| 重量 | 0.06 kg | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 56.00000 |
| 触头类型 | Han® D | 安装类型 | Straight |
| 连接器类型 | Insert without Contacts | 排数 | 6 |
| 封装形式 | size 16B | 插入力 | Male |
| 壳体材料 | Polycarbonate | 总长度 | 84.5 |
| 包装数量 | 3 | 尺寸/外形 | 16B |
| 端接样式 | Crimp | 触点数 | 72Signal/1Ground |
| 位数 | 72+Ground | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - AWG | 26-14 | 第一连接器安装特征 | 72+PE |
产品信息
| SPG | 3 | 类型 | Housing |
| 连接器性别 | M | 系列 | Han-DD |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 适配器系列 | Han DD | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
