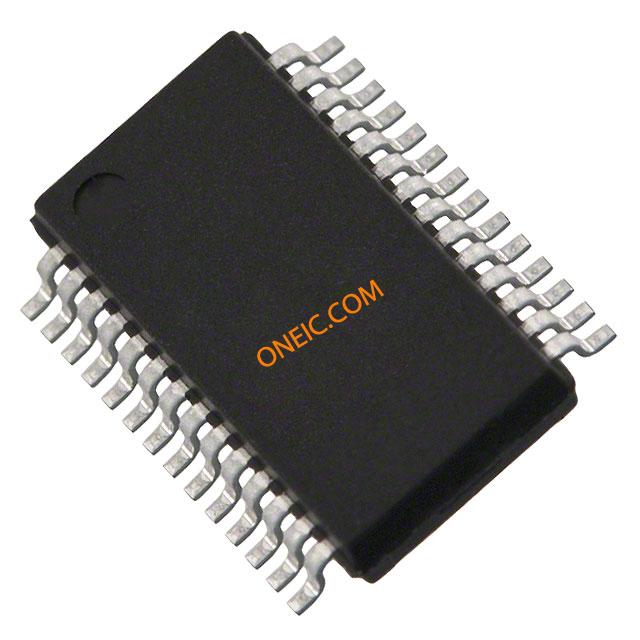

SP213EHCA-L
| 制造商 | Exar Corporation |
| 描述 | RS-232 Interface IC RS232 data rate 460 temp 0C to 70C Quad Transmitter Quint Receiver RS-232 28-Pin SSOP IC TXRX RS232 ESD LP 28SSOP Transceiver,L Driver,Receiver,4/5 RS232 TRANSCEIVER RS-232 HI SPEED, 213 EXAR 500kbps 多通道线路收发器, RS-232接口, 4-TX 5-RX, 5 V, 28针 SSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | RS-232 Interface IC | 标准包装数量 | 46 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423190 | 零件状态 | :213 |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | 480Kbps(Min) | 接口 | EIA-232|ITU-T V.28 |
| 输入信号 | Single-Ended | 信号类型 | Single-Ended |
| 输入功率 | Single | 数据速率（最大） | Point-to-Point |
| 输出电流 | 6 mA | 供电电流 | 6 |
| 驱动电路 | :RS-232 | 供电电压 | 4.5 V ~ 5.5 V |
| 供电类型 | Single | 接收器迟滞 | 500mV |
| 最大功耗 | :900mW | 传播延迟时间 | 0.25 us, 0.2 us |
| 关态电流（最大） | :1µA | 供电电压 (Vcc/Vdd) | :6V |
| 电源电压范围（典型） | Not Required V | 每线接收器数量 | 5 (RS232) |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 5.6mm | 高度 | 1.85mm |
| 长度 | 10.5mm | 重量 | 0.000426 |
| 包装方式 | Tube | 封装体颜色 | :SSOP |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28-SSOP (0.209", 5.30mm Width) | 冷却的封装 | SSOP |
| 材料表面处理 | :MSL 2 - 1 year | 包装数量 | SSOP |
| 尺寸/外形 | 10.5 x 5.6 x 1.85mm | 位数 | 28 |
| 供应商器件封装 | 28-SSOP | ||
产品信息
| 类型 | Transceiver | 双工模式 | Full |
| 已删除 | Compliant | 功能 | Line Transmitter/Receiver |
| 协议 | RS232 | 关断 | Yes |
| 基本单元 | :213 | 驱动器数量 | 4 |
| 接收器数量 | 5 | 发射器数量 | 4 |
| 输入数量及类型 | 18 | 驱动器/接收器数量 | 4/5 |
| 发射器/接收器数量 | 1 | ||
环境参数
| 温度范围 | :Commercial | 工作温度 | 0°C ~ 70°C |
