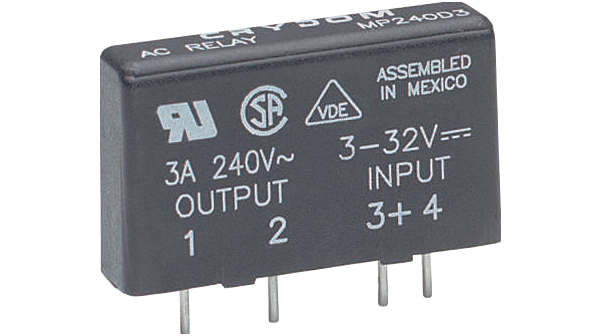

MP240D3
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR 280VAC 3A, 3-32VDC, ZC Relay SSR 32V DC-IN 3A 280V AC-OUT 4-Pin SIP RELAY SSR AC OUT 3A 240VAC SIP 3A PCB Mount, Zero Crossing MOSFET Solid State Relay, 280V rms SSR, 3A, 24-280VAC Relay;SSR;Zero-Switching;SPST-NO;Cur-Rtg0.02-3A;Ctrl-V3-32DC;Vol-Rtg24-280V Solid State Relay Control Voltage: 3-32 VDC Load Current: 3 Amps Load Voltage: 24-280 VAC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...32 VDC, MP240D3, Crydom Crydom 3 A PCB（印刷电路板）安装安装 固态继电器, MOSFET输出, 零交叉切换, 280V有效值 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Solid State Relay |
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | 25 |
| 工厂包装数量 | 1 | 标准封装名称 | SIP |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | UL,CSA,CE,VDE |
| 海关税号 | 85364900 | ||
电气参数
| 输出端 | Triac | 电路 | SPST-NO (1 Form A) |
| 电流 | :2.6mA | 压摆率 | :200V/µs |
| 输入类型 | DC | 输出类型 | AC |
| 负载电流 | 3A | 开关模式 | :Zero Crossing |
| 负载电压 | 24 ~ 280 V | 额定电压 | :3V DC to 32V DC |
| 浪涌电流 | :80A | 输出电流 | 3 |
| 供电电压 | 3 VDC to 32 VDC | 漏电流 | :5mA |
| 击穿电压 | :600V | 隔离电压 | :4kV |
| 最大额定电流 | 3 A | 最小输入电压 | 3 ~ 32VDC |
| 输出电压（最大） | 280(RMS) | 电源电压（最大） | :32VDC |
| 最小供电电压 | 24 VAC to 280 VAC | 额定电流 - 滤波器 | :20mA |
| 静态电流（最大） | 0.02 A | 导通电阻（最大） | :270ohm |
| 平均整流电流 Io | :3A | 额定交流电压（相间） | :280Vrms |
| 驱动电压（最大Rds On，最小Rds On） | 32VDC | 额定交流电压（相对地/中性线） | :24V |
机械参数
| 深度 | 10.2mm | 宽度 | :10mm |
| 高度 | 25.4mm | 长度 | 43.1mm |
| 重量 | 0.01866 | 包装方式 | Bulk |
| 引脚样式 | Through Hole | 端接方式 | ThroughHole |
| 触点形式 | SPST-NO | 引脚长度（针脚） | :6mm |
| 引脚直径 | :1mm | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | 4 |
| 封装形式 | SIP SSR | 总长度 | 43.1 |
| 包装数量 | SIP | 端接样式 | Solder Pin |
| 位数 | 4 | 外壳尺寸-插件 | 25.4 |
| 典型触点布局 | :SPST-NO | 供应商器件封装 | 4-SIP |
产品信息
| 系列 | MP | 功能 | Zero-Switching |
| 继电器类型 | Relay | 开关类型 | Zero Crossing |
| 电路类型 | 1 Form A | 制造商全称 | MPSeries |
| 产品子类型 | PCB Mount | 控制/显示类型 | :DC |
| 印刷电路板数量 | 4 | ||
环境参数
| 工作温度 | :80°C | ||
