MP120D3
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR 120VAC 3A, 3-32VDC, ZC Relay SSR 32V DC-IN 3A 140V AC-OUT 4-Pin SIP RELAY SSR AC OUT 3A 120VAC SIP Relay;SSR;Zero-Switching;SPST-NO;Cur-Rtg 0.02-3A;Ctrl-V 3-32DC;Vol-Rtg 12-140V Relay;SSR;Zero-Switching;SPST-NO;Cur-Rtg0.02-3A;Ctrl-V3-32DC;Vol-Rtg12-140V Solid State Relay Control Voltage: 3-32 VDC Load Current: 3 Amps Load Voltage: 12-140 VAC Output Configuration: 1A SPST-NO Mounting: PC Board |
| 分类 |
商业参数
| 交货时间 | 56 Days | 子类别 | Solid State Relay |
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | 25 |
| 工厂包装数量 | 1 | 标准封装名称 | SIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | UL,CSA,CE,VDE | ||
电气参数
| 输出端 | Triac | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | AC |
| 负载电流 | 3A | 开启时间 | 1/2 Cycle |
| 电压范围 | 3-32 | 负载电压 | 12 ~ 140 V |
| 额定电压 | 140V | 浪涌电流 | 90 |
| 输入阻抗 | 1500 | 输出电流 | 3 |
| 关断延迟时间 | 1/2 Cycle | 最大交流电压 | 36 |
| 供电电压 | 3 VDC to 32 VDC | 电容范围 | 8.0 pF |
| 钳位电压 | 400 | 介电强度 | 4000 Vrms |
| 隔离电压 | 4000(RMS) | 最大额定电流 | 3 A |
| 必须动作电压 | 1 | 绝缘电阻 | 10^9 Ohm |
| 最小输入电压 | 3 ~ 32VDC | 输出电压（最大） | 140(RMS) |
| 最小供电电压 | 12 VAC to 140 VAC | 集电极-发射极饱和电压（最大）@ Vge, Ic | 1.6 |
| 关态电流（最大） | 5 | 输入偏置电流（最大） | 2.6 |
| 驱动电压（最大Rds On，最小Rds On） | 32VDC | ||
机械参数

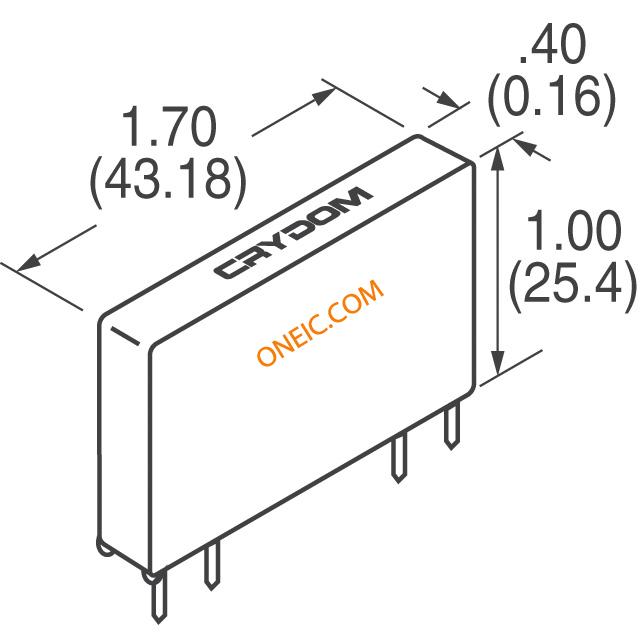

| 宽度 | 10.2 | 重量 | 0.7 oz. (20g) |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 端接方式 | ThroughHole | 触点形式 | SPST-NO |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 4 | 封装形式 | SIP SSR |
| 总长度 | 43.1 | 包装数量 | SIP |
| 端接样式 | Solder Pin | 位数 | 4 |
| 外壳尺寸-插件 | 25.4 | 典型触点布局 | SPST-NO |
| 供应商器件封装 | 4-SIP | ||
产品信息
| 类型 | Relays | 系列 | MP |
| 功能 | Zero-Switching | 继电器类型 | Relay |
| 电路类型 | 1 Form A | 制造商全称 | MPSeries |
| 产品子类型 | PCB Mount | 卡标准 | Solid State Relay |
| 控制/显示类型 | 3-32 VDC | 其他规格 | 0.5 |
| 输出配置 | 1A NO | 印刷电路板数量 | 4 |
环境参数
| 工作范围 | 12-140 | 开关次数 | 200 |
| 存储接口 | -40 to 125°C | 工作温度 | -40 to 80°C |
