点击放大查看

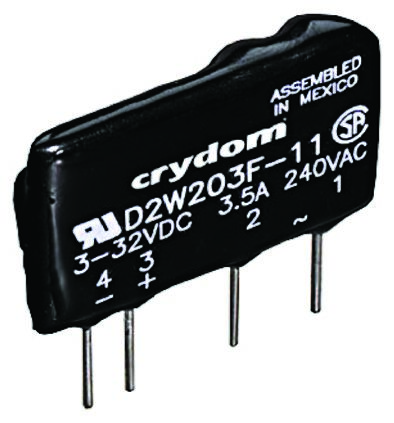

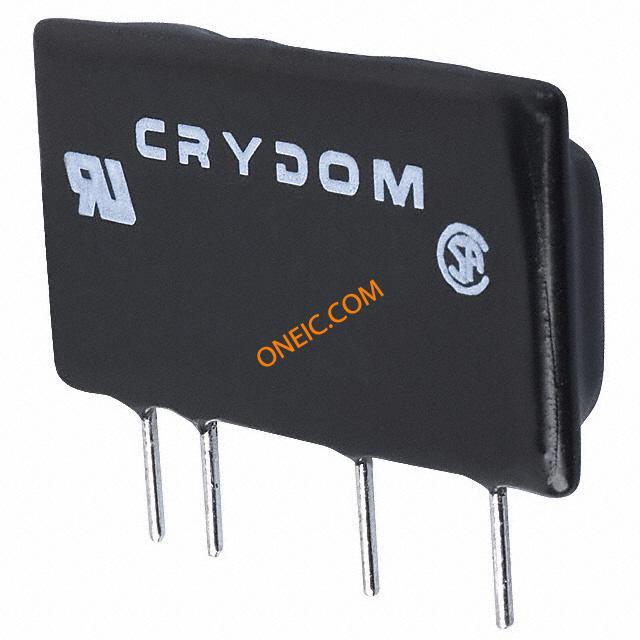

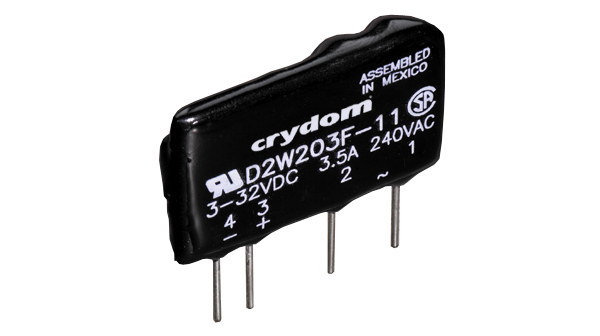

D2W203F
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR 280VAC 3A, 3-32VDC,ZC Relay SSR 3mA 32V DC-IN 3A 280V AC-OUT 4-Pin SIP RELAY SSR 3A SIP DC 280V Relay;SSR;Zero-Switching;Cur-Rtg 0.06-3A;Ctrl-V 3-32DC;Vol-Rtg 24-280V;4 Pin Relay;SSR;Zero-Switching;Cur-Rtg0.06-3A;Ctrl-V3-32DC;Vol-Rtg24-280V;4Pin Solid State Relay Control Voltage: 3-32 VDC Load Current: 3 Amps Load Voltage: 24-280 VAC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...32 VDC, D2W203F, Crydom Crydom 3 A PCB（印刷电路板）安装安装 单刀单掷 固态继电器, 三端双向可控硅开关元件输出, 零交叉切换, 280V有效值 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 其他名称 | CC1118 |
| 子类别 | Solid State Relay | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 30 | 工厂包装数量 | 1 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | UL,CSA,CE | 抗辐射加固 | No |
电气参数
| 输出端 | DC Output | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 电容 | 10pF(max.) |
| 输出类型 | AC | 最大功率 | 0.5 |
| 负载电流 | 3A | 开启时间 | 1/2 cycle |
| 负载电压 | 24 ~ 280 V | 测试电压 | 4 |
| 额定电压 | 32 V | 浪涌电流 | 70 Apk |
| 频率范围 | 47...63 Hz | 输入阻抗 | 1500 Ohm |
| 输出电流 | 3000 mA | 供电电压 | 3 VDC to 32 VDC |
| 电容范围 | 10 pF | 介电强度 | 4000V(RMS) |
| 转折电压 | 600Vpeak | 隔离电压 | 4000 V |
| 断态电压 | 200 V/?sec | 输入偏置电流 | 3.0 mAdc |
| 最大额定电流 | 3 A | 必须动作电压 | 1.0 Vdc |
| 绝缘电阻 | 10^9 Ohm | 最小负载要求 | 0.06 A rms |
| 最小输入电压 | 3 ~ 32VDC | 输出电压（最大） | 280 V |
| 最小供电电压 | 280 V | 输入逻辑高电平 | 3 → 32 V 直流 |
| 限压电压（最大） | 280V有效值 | 关态电流（最大） | 8 mA 有效值 |
| 输入偏置电流（最大） | 3 mA | 开通/关断时间（典型值） | 1/2 cycle |
| 通态峰值电压（最大） | 1.4 Vpk | 驱动电压（最大Rds On，最小Rds On） | 32VDC |
| 电流 - 非重复浪涌50/60Hz（Itsm） | 70Apeak(Max.)@16.6ms | ||
机械参数

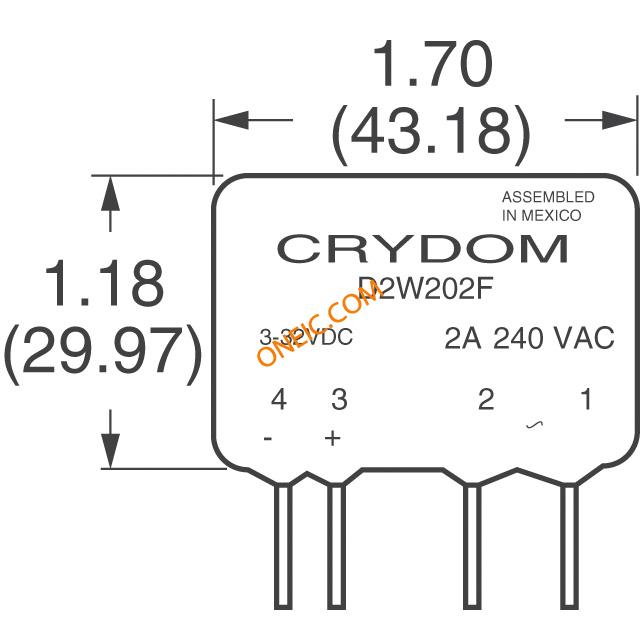

| 尺寸 | 27.9 x 11.9 x 29.9 mm | 深度 | 11.9mm |
| 宽度 | 11.9(Max) | 高度 | 29.9mm |
| 长度 | 43.2mm | 重量 | 0.6 oz. (17 g) |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 端接方式 | ThroughHole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | 4 |
| 封装形式 | SIP SSR | 冷却的封装 | SIP |
| 总长度 | 43.2(Max) | 包装数量 | SIP |
| 尺寸/外形 | 1.7in.(Max.)Lx0.47in.(Max.)Wx1.18in.(Max.)H | 端接样式 | PC Pin |
| 位数 | 4 | 外壳尺寸-插件 | 29.9(Max) |
| 最小工作高度 | 24 V 有效值 | 典型触点布局 | 单刀单掷 |
| 供应商器件封装 | 4-SIP | 中压缩操作力 | 1/2 周期 |
产品信息
| 类型 | Relays | 设计类型 | SIL |
| 系列 | D | 功能 | Zero-Switching |
| 继电器类型 | Relay | 开关类型 | Zero voltage switched |
| 电路类型 | 1 Form A | 制造商全称 | D2WSeries |
| 产品子类型 | PCB Mount | 卡标准 | Solid State Relay |
| 控制/显示类型 | 3-32 VDC | 输出配置 | 1A NO |
| 印刷电路板数量 | 4 | ||
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 工作范围 | 24-280 Vrms |
| 存储接口 | -30 to 125°C | 工作温度 | -30C to 80C |
| 结工作温度 | 80°C | ||
