点击放大查看

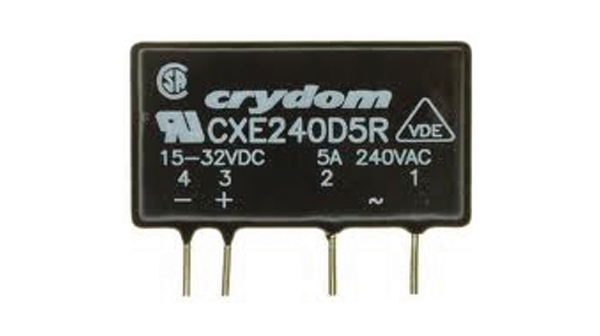

CXE240D5R
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR 280Vac /5A, 15-32Vdc,RN Relay SSR 15mA 32V DC-IN 5A 280V AC-OUT 4-Pin SIP RELAY SSR 5A 240VAC AC OUT SIP Relay;SSR;Random Turn-On;SPST-NO;Cur-Rtg 0.06-5A;Ctrl-V 15-32DC;Vol-Rtg 12-280V SSR PCB SIP 280VAC/5A, 15-32VDC,RN Relay;SSR;RandomTurn-On;SPST-NO;Cur-Rtg0.06-5A;Ctrl-V15-32DC;Vol-Rtg12-280V Solid State Relay Control Voltage: 15-32 VDC Load Current: 5 Amps Load Voltage: 12-280 VAC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 15...32 VDC, CXE240D5R, Crydom |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Solid State Relay |
| 标准包装数量 | 40 | 标准封装名称 | SIP |
合规参数
| RoHS | No | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | UL,CSA,VDE,CE |
| 海关税号 | 85364900 | ||
电气参数
| 输出端 | SCR | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 电容 | 10pF(Max.) |
| 输出类型 | AC | 负载电流 | 5A |
| 开关模式 | :Random Turn On | 负载电压 | 12 ~ 280 V |
| 额定电压 | :15V DC to 32V DC | 输出电流 | 5 |
| 供电电压 | 15 VDC to 32 VDC | 介电强度 | 4000V(RMS) |
| 转折电压 | 600Vpeak | 隔离电压 | 4000 |
| 最大额定电流 | 5 A | 最小输入电压 | 15 ~ 32VDC |
| 输出电压（最大） | 280 | 电源电压（最大） | :32VDC |
| 最小供电电压 | 12 VAC to 280 VAC | 输入偏置电流（最大） | 15(Typ) |
| 额定交流电压（相间） | :280Vrms | 驱动电压（最大Rds On，最小Rds On） | 32VDC |
| 电流 - 非重复浪涌50/60Hz（Itsm） | 250Apeak(Max.)@16.6ms | ||
机械参数
| 宽度 | 7.6 | 重量 | 0.015 |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 端接方式 | ThroughHole | 触点形式 | SPST-NO |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | 4-SIP | 总长度 | 43.1 |
| 包装数量 | SIP | 尺寸/外形 | 1.70in.Lx0.300in.Wx1in.(Max.)H |
| 端接样式 | Solder Pin | 位数 | 4 |
| 外壳尺寸-插件 | 25.4(Max) | 典型触点布局 | :SPST-NO |
| 供应商器件封装 | 4-SIP | ||
产品信息
| 功能 | RandomTurn-On | 继电器类型 | Relay |
| 制造商全称 | CXSeries | 产品子类型 | PCB Mount |
| 控制/显示类型 | :DC | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | 80 | 结工作温度 | 80°C |
文档与媒体
PDF 文档
PDF 文档
