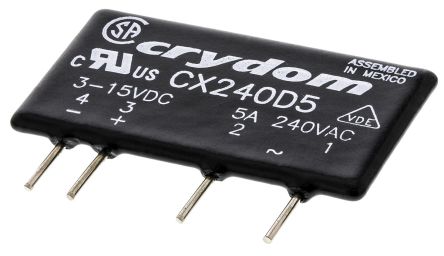

CX240D5
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR 280Vac 5A, 3-15Vdc,ZC Relay SSR 15mA 15V DC-IN 5A 280V AC-OUT 4-Pin SIP RELAY SSR 5A 240VAC SIP 5A PCB Mount, Zero Crossing SCR Solid State Relay, 280V SSR, 5A, 240VAC, 3-15VDC Relay;SSR;Zero-Switching;SPST-NO;Cur-Rtg0.06-5A;Ctrl-V3-15DC;Vol-Rtg12-280V Relay: solid state; Ucntrl:3÷15VDC; 5A; 12÷280VAC; SIP; -40÷80°C Solid State Relay Control Voltage: 3-15 VDC Load Current: 5 Amps Load Voltage: 12-280 VAC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...15 VDC, CX240D5, Crydom Crydom 5 A PCB（印刷电路板）安装安装 固态继电器, SCR输出, 零交叉切换, 280 V 交流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 20 Days | 其他名称 | CC1063 |
| 子类别 | Solid State Relay | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 40 | 工厂包装数量 | 1 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | UL,CSA,VDE,CE |
| 海关税号 | 85364900 | 抗辐射加固 | No |
电气参数
| 输出端 | SCR | 电路 | SPST-NO (1 Form A) |
| 电流 | :15mA | 输入类型 | DC |
| 电容 | :10pF | 输出类型 | AC |
| 负载电流 | 5A | 开关模式 | :Zero Crossing |
| 负载电压 | 12 ~ 280 V | 额定电压 | 15 V |
| 浪涌电流 | :250A | 输入阻抗 | :300ohm |
| 极数 | :1 | 输出电流 | 5000 mA |
| 供电电压 | 3 VDC to 15 VDC | 漏电流 | :0.1mA |
| 开关电压 | 12...280V AC | 介电强度 | :4000V |
| 击穿电压 | :600V | 转折电压 | 600Vpeak |
| 隔离电压 | 4000 V | 最大额定电流 | 5 A |
| 绝缘电阻 | :1000Mohm | 最小输入电压 | 3 ~ 15VDC |
| 输出电压（最大） | 280 V | 电源电压（最大） | :15VDC |
| 最小供电电压 | 12 VAC to 280 VAC | 额定电流 - 滤波器 | :0.06A |
| 静态电流（最大） | 0.06 A | 输入偏置电流（最大） | 15 mA |
| 平均整流电流 Io | :5A | 冲击放电电流 (8/20µs) | :260s |
| 额定交流电压（相间） | :280Vrms | 驱动电压（最大Rds On，最小Rds On） | 15VDC |
| 电流 - 非重复浪涌50/60Hz（Itsm） | 250Apeak(Max.)@16.6ms | 最大持续工作电压（MCOV） | :280V |
| 额定交流电压（相对地/中性线） | :12V | ||
机械参数
| 深度 | 7.6mm | 宽度 | :43mm |
| 高度 | 25.4mm | 长度 | 43.1mm |
| 重量 | 0.008 | 包装方式 | Bulk |
| 引脚样式 | Through Hole | 端接方式 | ThroughHole |
| 触点形式 | SPST-NO | 引脚长度（针脚） | :7.6mm |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :4 | 封装形式 | SIP SSR |
| 冷却的封装 | SIP | 总长度 | 43.1(Max) |
| 包装数量 | SIP | 尺寸/外形 | 1.70in.Lx0.300in.Wx1in.(Max.)H |
| 端接样式 | Solder Pin | 位数 | 4 |
| 外壳尺寸-插件 | 25.4(Max) | 典型触点布局 | :SPST-NO |
| 供应商器件封装 | 4-SIP | ||
产品信息
| 系列 | CX | 功能 | Zero-Switching |
| 继电器类型 | Relay | 开关类型 | Zero Crossing |
| 电路类型 | 1 Form A | 制造商全称 | CXSeries |
| 产品子类型 | PCB Mount | 继电器变体 | 1-phase |
| 单元数量 | 1 | 控制/显示类型 | :DC |
| 印刷电路板数量 | 4 | ||
环境参数
| 工作温度 | -30C to 80C | 结工作温度 | 80°C |
