点击放大查看

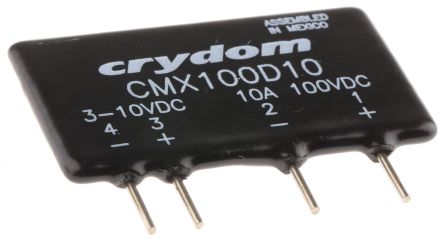

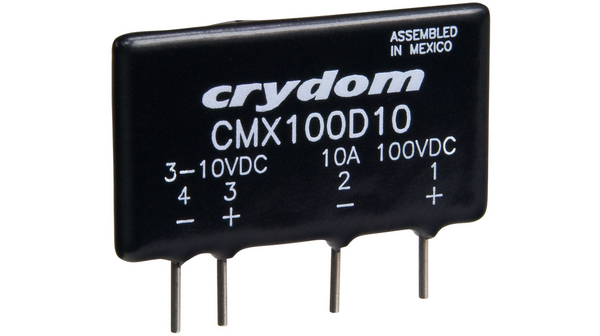

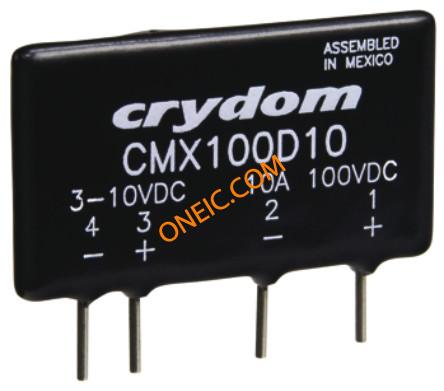

CMX100D10
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB Mount SSR 100V / 10A PCB Relay SSR 15mA 10V DC-IN 10A 100V DC-OUT 4-Pin SIP RELAY SSR SPST-NO DC 10A 100V 10A rms PCB Mount SPST-NO MOSFET Solid State Relay, 100V dc SSR, 10A, 100V, SIP PCBMOUNTDCOUTPUTSSR Solid State Relay Control Voltage: 3-10 VDC Load Current: 10 Amps Load Voltage: 0-100 VDC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...10 VDC, CMX100D10, Crydom Crydom 10 A 有效值 PCB（印刷电路板）安装安装 单极常开 固态继电器, MOSFET输出, 100 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | CC1709 | 标准包装数量 | 20 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364900 |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 压摆率 | :500V/µs | 输入类型 | DC |
| 输出类型 | DC | 负载电流 | 10A |
| 开启时间 | 1 ms | 负载电压 | 0 ~ 100 V |
| 额定电压 | :3V DC to 10V DC | 浪涌电流 | :100A |
| 输入阻抗 | :300ohm | 输出电流 | 10(RMS) |
| 关断延迟时间 | :300µs | 供电电压 | 3 VDC to 10 VDC |
| 漏电流 | :0.1mA | 介电强度 | :2500V |
| 隔离电压 | :2.5kV | 电池组电压 | 0 V dc |
| 最大额定电流 | 10 A | 绝缘电阻 | :1000Mohm |
| 最小输入电压 | 3 ~ 10VDC | 输出电压（最大） | 100 |
| 电源电压（最大） | :10V | 最小供电电压 | 0 VDC to 100 VDC |
| 额定电流 - 滤波器 | :0A | 关态电流（最大） | 100 μA |
| 静态电流（最大） | 0 A rms | 导通电阻（最大） | 10 mOhm |
| 输入偏置电流（最大） | :15mA | 峰值脉冲电流（8/20µs） | 100 |
| 直流正向电流（If）（最大） | :15mA | 平均整流电流 Io | :10A |
机械参数
| 深度 | 7.6mm | 宽度 | :43mm |
| 高度 | 25.4mm | 长度 | 43.1mm |
| 重量 | 0.011 | 包装方式 | Bulk |
| 引脚样式 | Through Hole | 引脚长度（针脚） | :7.6mm |
| 安装类型 | Through Hole | 端子类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :4 |
| 封装形式 | SIP | 总长度 | 43.1 |
| 包装数量 | SIP | 端接样式 | Through Hole |
| 位数 | 4 | 外壳尺寸-插件 | 25.4(Max) |
| 典型触点布局 | SPST-NO | 供应商器件封装 | 4-SIP |
产品信息
| 系列 | CMX | 继电器类型 | Relay |
| 产品子类型 | PCB Mount | 控制/显示类型 | :DC |
| 其他规格 | :0.18V | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | :80°C | ||
文档与媒体
PDF 文档
PDF 文档
