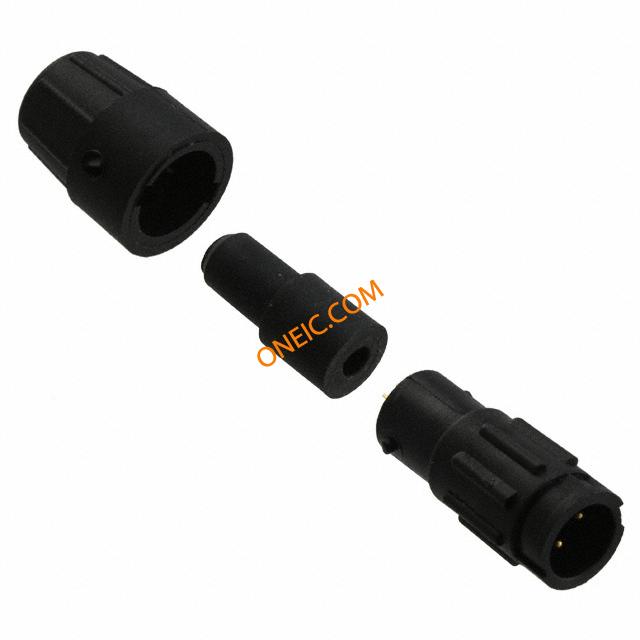

18282-3PG-311

制造商	Switchcraft, Inc.
描述	Standard Circular Connector 3P PIN CBL TO CBL O.D.=.09-.14 Conn Field Installable PIN 3 POS Solder ST Cable Mount 3 Terminal 1 Port Standard Circular Connectors 3P PIN CBL TO CBL O.D.=.09-.14 CONN RCPT 3POS CABLE PIN CIRCULAR CONNECTOR PLUG, SIZE 20, 3POS, CABLE MICRO-CONCABLE-CABLE#20SOLDER
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Micro-Con-X	产品类别	Standard Circular Connector
标准包装数量	25	工厂包装数量	25

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Supplier Unconfirmed
海关税号	85369010

电气参数

额定电压

600V

最大额定电流

7.5A

机械参数

重量	0.005	直径	12.7
包装方式	Bulk	出线方向	No
方向	Keyed	外壳样式	Receptacle
端接方式	Solder	触头类型	3Signal
安装类型	Cable Mount	外壳镀层	Gold over Nickel
连接器类型	Receptacle, Male Pins	接触镀层	Gold Over Nickel
紧固类型	Bayonet Lock	本体材料	:Nylon (Polyamide)

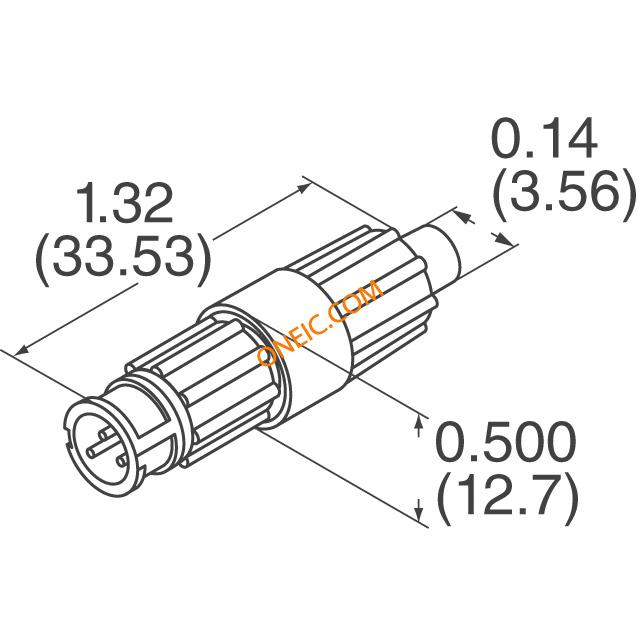

触头材料	Brass	总长度	33.5
端接样式	Solder Cup	第一触头极性	PIN
触点数	3	位数	3
外壳尺寸-插件	:20	外壳材料及表面处理	Thermoplastic
第一连接器安装类型	:Cable

产品信息

类型	Field Installable	连接器性别	:Plug
系列	Micro-Con-X	产品子类型	Connectors

环境参数

防护等级

Weathertight

工作温度

-40°C ~ 75°C

文档与媒体

PDF 文档

Cable Assemblies/Connector Catalog

PDF 文档

conxall_catalog.pdf
