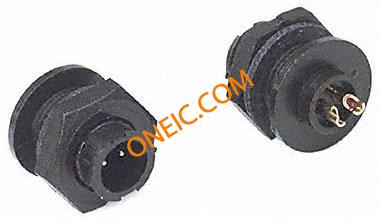

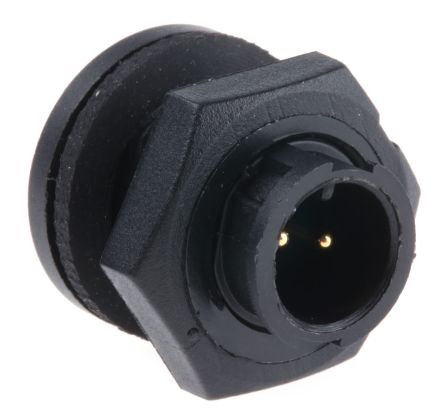

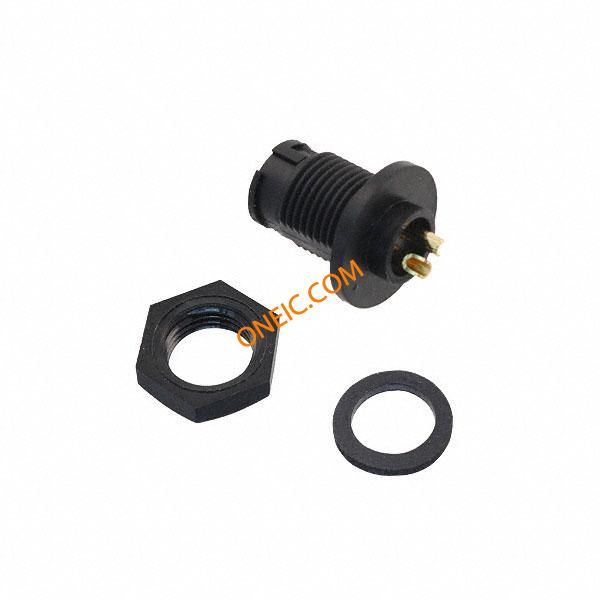

17282-2PG-300

制造商	Switchcraft, Inc.
描述	Standard Circular Connector 2P PIN PANEL MNT Conn Field Installable PIN 2 POS Solder ST Panel Mount 2 Terminal 1 Port Standard Circular Connectors 2P PIN PANEL MNT CONN RCPT 2POS PNL MNT PIN MICRO-CON PANEL MOUNT, 2way pin CONNECTOR, CIRCULAR CircularConnectors;20;SolderCup;2;Pin;GoldoverNickel Switchcraft MICRO-CON-X 系列 2路面板安装直向连接器插头 , 公触点, 嵌入式接合
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

交货时间	44 Days	商标名	Micro-Con-X
子类别	Connector Circular	产品类别	Standard Circular Connector
标准包装数量	25	工厂包装数量	25

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85369010

电气参数

额定电压

600V

最大额定电流

7.5A

机械参数

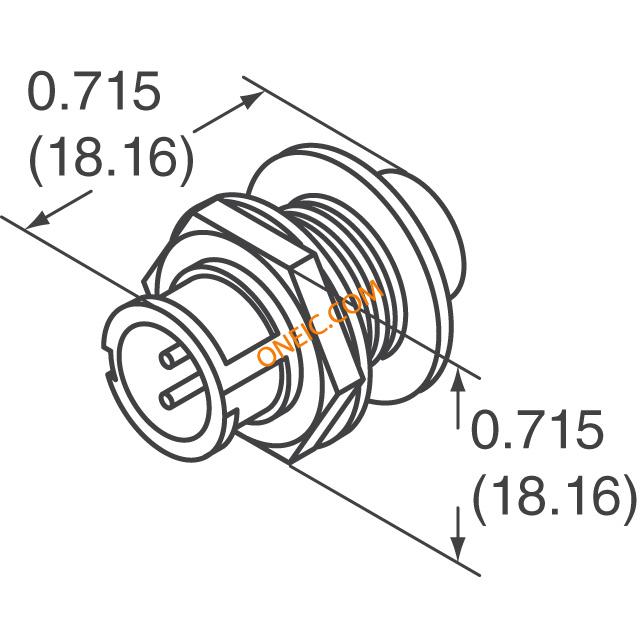

深度	15.9	高度	18.2
重量	1.49	直径	18.2
包装方式	Bulk	出线方向	No
外壳尺寸	18.2mm	方向	Keyed
外壳样式	Plug	端接方式	Solder
触头类型	2Signal	安装类型	Panel Mount
外壳镀层	Gold over Nickel	连接器类型	Receptacle, Male Pins
接触镀层	Gold Over Nickel	紧固类型	Bayonet Lock
连接器用途	Snap-In	插入角度	:20-2
本体材料	:Nylon (Polyamide)	触头材料	Brass
壳体材料	Nylon	端接样式	Solder Cup
第一触头极性	PIN	触点数	2
接触件端接	:Solder	位数	2
外壳尺寸-插件	:20	外壳材料及表面处理	Thermoplastic
第一连接器安装类型	:Panel

产品信息

类型	Field Installable	连接器性别	Male
系列	MICRO-CON-X	产品子类型	Connectors

环境参数

密封等级	IP67	防护等级	Weathertight
工作温度	-40°C ~ 75°C

文档与媒体

PDF 文档

conxall_catalog.pdf

PDF 文档

Maxi(Mini)-Con-X Drawing

PDF 文档

Cable Assemblies/Connector Catalog

PDF 文档

83453.pdf
