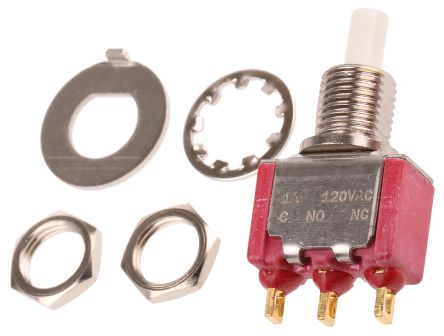

点击放大查看
8121SHZGE
| 制造商 | Adactus Ltd. |
| 描述 | Switch Push Button ON Mom SPDT Round Plunger 1A 120VAC 28VDC 0.4VA Momentary Contact Solder Lug Panel Mount SWITCH PUSHBUTTON SPDT 1A 120V SPDT panel mount pushbutton switch 1A Pushbutton Switches ON-(ON) SPDT SLDR MT SWITCH, SPDT, 1A, 120VAC, PANEL, ON-MOM Switch,Pushbutton,PanelMounted,SPDT,On-Mom.,1Amp@120VACor28VDC C & K 单刀双掷 面板安装 On-(On) 按钮开关, 1 A@ 120 V 交流，1 A@ 28 V 直流 PUSHBU SPDT ON-MOM Solderlug |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 42 Days | 子类别 | Switch Push Button |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365011 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电路 | SPDT | 额定功率 | 0.4@20VAC 20VDC VA |
| 额定电压 | 28 V | 开关功能 | On-Mom |
| 额定交流电压 | 120V VAC | 最大额定电流 | 1@120VAC 28VDC A |
| 最大触点电流 | :1A | 最小输入电压 | 120 V |
| 开关功能/额定值 | ON Mom | 触点额定电流 | 1 A @ 120 V ac, 1 A @ 28 V dc |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :28V |
| 直流击穿电压（标称） | 28V VDC | 额定交流电压（相对地/中性线） | :120V |
机械参数
| 深度 | 7.98 mm | 高度 | 26.24 mm |
| 重量 | 0.045 | 包装方式 | Bulk |
| 重量（g） | 5.56000 | 触点形式 | SPDT |
| 致动器类型 | Round, Plunger | 安装类型 | Panel Mount |
| 端子类型 | Solder Lug | 接触镀层 | Gold/Nickel |
| 安装样式 | Through Hole | 触头材料 | Coin Silver |
| 壳体材料 | Stainless Steel | 总长度 | 12.7 mm |
| 执行器材料 | (Glass/Nylon)|(Glass/Polyester) | 端接样式 | Solder Lug |
| 按钮样式/尺寸 | Round Plunger | 按钮/帽颜色 | White |
| 开关驱动电平 | SPDT | 典型触点布局 | SPDT |
| 面板开孔尺寸（外形） | Circular - 6.35mm Dia | 照明类型及颜色 | Not Required |
| 外壳与棱镜材料 | N/A/Stainless Steel | ||
产品信息
| 类型 | Standard | 系列 | 8020 |
| 产品特性 | Tactile Feedback | 功能 | Momentary Contact |
| 电气寿命 | 60,000 Cycles | 行业别名 | 8121SHZGE |
| 适用产品/相关产品 | 8121SHZ3GE8121SHZGE (BULK) | ||
环境参数
| 密封等级 | Epoxy | 工作温度 | -30 to 75 °C |
| 结工作温度 | 75C | ||
