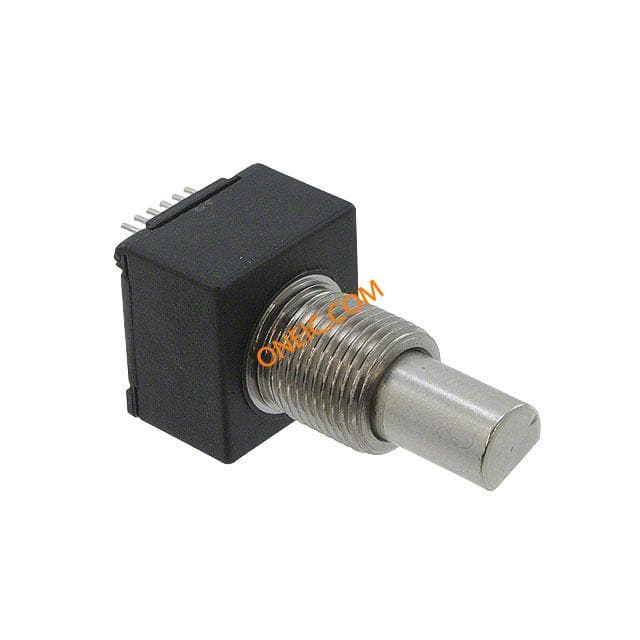

EM14A1D-C24-L008S

制造商	Bourns, Inc.
描述	ROTARY OPTICAL ENCODER-14MM,AXIAL,8PPR,PUSH SWITCH,HAZMAT Optical Encoder Rotary Incremental Flat 1.5oz.in Straight Digital Square Wave Through Hole PC Pins 8PPR ENCODER OPT ROTARY 8PPR W/SW Bourns Incremental Quadrature Rotary Encoder, 120rpm, 8ppr, 5V dc, IP54 Encoders 14MM Axial ENCODER, INCREMENTAL, 2CH, 120RPM QRATE Bourns 2 位增量编码器 , 8 ppr, 偏平轴, 5 V 直流
分类	传感器与换能器编码器旋转编码器

对参数有疑问？问 AI 助手

商业参数

产品	Optical Encoders	其他名称	EM14A1DC24L008S
产品类别	Encoders	标准包装数量	25
工厂包装数量	25

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85364900

电气参数

转速	120r/min	输出端	Quadrature
分辨率	2 bit	输出类型	Quadrature (Incremental)
输出信号	Quadrature	额定电压	4.75V
最大频率	:120rpm	输出电流	:25mA
供电电流	:26mA	供电电压	5VDC
分辨率（位）	:8	通道数量	2
最大额定电流	:25mA	最小供电电压	5.25V

机械参数

深度	14.25	高度	29.08
重量	0.05	材料（通用）	Metal
包装方式	Tube	方向	Vertical
轴细节	Flat	致动器类型	1/4" Dia Flatted End
安装类型	Through Hole	端子类型	PC Pins
轴直径	6.35	驱动力	Rotary
总深度	32.05mm	总宽度	14.25mm
总高度	14.76mm	总长度	14.76
端接样式	PC Pin	面板后深度	:10.03mm
位数	32	旋转寿命（最小循环次数）	200K
最大瞬时扭矩（oz-in / mNm）	1.5oz.in

产品信息

制动位	Yes	系列	EM14
安装位置	Shaft	技术	Incremental
分度停止	Not Indexed	编码器类型	Digital Square Wave
可编程性	No	内置振荡器	Yes
模块/板类型	No	其他规格	Yes
每转脉冲数	8

环境参数

密封等级	IP54	机械寿命	100000
抗冲击能力	50G	工作温度	+70°C

文档与媒体

PDF 文档

EM14 Series

PDF 文档

1766289.pdf

PDF 文档

em14.pdf
