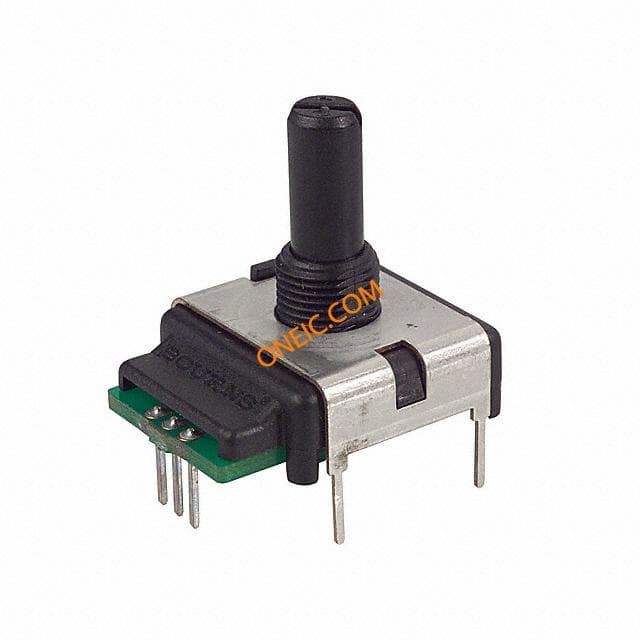

ECW1J-B24-AC0024L
| 制造商 | |
| 描述 | DIGITAL CONTACTING ENCODER,HAZMAT Mechanical Encoder Rotary Incremental Plain with Slot 2.25oz.in Straight Quadrature Digital Square Wave 96PPR Panel Mount PC Pins ENCODER INCREMENTAL 24CPR Bourns Incremental Quadrature Rotary Encoder, 120rpm, 24ppr, IP40 Encoders 9mm Inserted Slot Encoder,Digital,Contacting Encoder 24 24, ECW1J-B24-AC0024L, Bourns Bourns 2 位 增量编码器 , 24 ppr, 开槽轴 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Mechanical Encoders | 其他名称 | ECW1JB24AC0024L |
| 产品类别 | Encoders | 标准包装数量 | 45 |
| 工厂包装数量 | 45 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 转速 | 120r/min | 输出端 | Quadrature |
| 分辨率 | 2 bit | 输出类型 | Quadrature (Incremental) |
| 输出信号 | Quadrature | 额定电压 | 10VDC |
| 通道数量 | 2 | 每转步数 | 24 |
机械参数
| 深度 | 28.49 | 宽度 | 28.49mm |
| 高度 | 32.51 | 包装方式 | Bulk |
| 方向 | Vertical | 轴细节 | Plain with Slot |
| 致动器类型 | 1/4" Dia Slotted End | 安装类型 | Panel Mount |
| 端子类型 | PC Pins | 衬套螺纹 | M9 x 0.75 |
| 安装样式 | Panel | 轴直径 | 1/4 in |
| 驱动力 | Rotary | 总深度 | 22.2mm |
| 总宽度 | 28.49mm | 总高度 | 27.51mm |
| 总长度 | 22.2mm | 尺寸/外形 | 28.5 mm x 22 mm |
| 端接样式 | PC Pin | 位数 | 24 |
| 衬套/护套类型 | 9 mm x 1/4 in. | 安装高度（最大） | 27.51mm |
| 绝缘材料 - 材质 | Plastic | 轴和轴承长度 | 3/4 in |
| 脉冲宽度失真（最大） | 24 | 旋转寿命（最小循环次数） | 200K |
| 最大瞬时扭矩（oz-in / mNm） | 2.25oz.in | ||
产品信息
| 类型 | Contacting Encoder | 制动位 | Yes |
| 系列 | ECW | 技术 | Incremental |
| 分度停止 | Not Indexed | 编码器类型 | Quadrature |
| 可编程性 | No | 内置振荡器 | No |
| 模块/板类型 | No | 其他规格 | No Switch |
| 每转脉冲数 | 96 | ||
环境参数
| 密封等级 | IP40 | 机械寿命 | 200000 |
| 抗冲击能力 | 50G | 防护等级 | IP40 |
| 工作温度 | +85°C | ||
