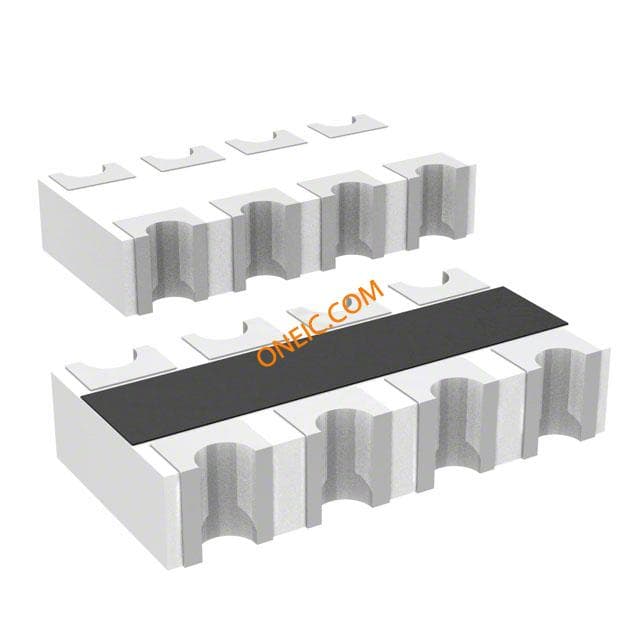

CAT16-220J4LF
| 制造商 | |
| 描述 | Res Thick Film Array 22 Ohm 5% ISOL Molded 8-Pin 1206 Concave SMD Paper T/R Res Thick Film Array 22 Ohm 5% ISOL Molded 8-Pin 1206(4 X 0603) Concave SMD Paper T/R RES ARRAY 22 OHM 4 RES 1206 4-array concave 0603 LF resistor,22R Resistor Networks & Arrays 22ohm 5% Concave 4resistors RESISTOR ARRAY, 1206, 22R Resistor,ChipArray;22Ohms;62mW;+5%;50V(Max.) Resistor network SMD 22 Ohm ± 5 %, CAT16-220J4LF, Bourns Bourns CAT16 系列 22Ω ±5% 4电阻 贴片排阻, ISOL, 额定0.25W, 1206 封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | CAT16-220J4LFCT | 产品类别 | Resistor Networks & Arrays |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 5000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85332100 |
| 抗辐射加固 | No | 军用标准 | Not Required |
电气参数
| 电路 | IsolatedArray | 容差 | 5% |
| 电阻 | 22 Ohm | 最大功率 | 0.062W |
| 元件类型 | :Isolated | 额定功率 | 0.25W |
| 额定电压 | :50V | 电路模式 | ISOL |
| 电阻值 | 22 Ohms | 每元件功率 | 62.5mW |
| 电阻值（欧姆） | 22 | 元件数量 | :4 |
| 峰值脉冲功率 | 1/16 W | 电阻数量 | 4 |
| 电阻公差 | :± 5% | ||
机械参数
| 深度 | 1.55mm | 宽度 | 1.6 mm |
| 高度 | 0.024" (0.60mm) | 长度 | 3.2mm |
| 重量 | 0.01 | 底座类型 | :1206 [3216 Metric] |
| 包装方式 | Paper Tape and Reel | 柱间距 | 0.8 mm |
| 安装类型 | Surface Mount | 安装样式 | Surface Mount |
| 引脚数 | 8 | 封装形式 | Molded |
| 总长度 | 3.2 mm | 尺寸/外形 | 0.126" L x 0.061" W (3.20mm x 1.55mm) |
| 端接样式 | Concave | 触点数 | 8 |
| 电阻材料 | :Thick Film | 位数 | 8 |
| 供应商器件封装 | 1206 | ||
产品信息
| 类型 | Array | 系列 | CAT/CAY 16 |
| 技术 | Thick Film | 电路类型 | Isolated |
| 失效率 | Not Required | 制造商全称 | CAT16Series |
| 产品子类型 | Arrays | ||
环境参数
| 工作温度 | -55 to 125 °C | 温度系数 | 200 PPM / C |
文档与媒体
相关型号
.jpg&w=3840&q=75)
CAT16-220J4LF
bourns
Res Thick Film Array 22 Ohm 5% ISOL Molded 8-Pin 1206 Concave SMD Paper T/R Res Thick Film Array 22 Ohm 5% ISOL Molded 8-Pin 1206(4 X 0603) Concave SMD Paper T/R RES ARRAY 22 OHM 4 RES 1206 4-array concave 0603 LF resistor,22R Resistor Networks & Arrays 22ohm 5% Concave 4resistors RESISTOR ARRAY, 1206, 22R Resistor,ChipArray;22Ohms;62mW;+5%;50V(Max.) Resistor network SMD 22 Ohm ± 5 %, CAT16-220J4LF, Bourns Bourns CAT16 系列 22Ω ±5% 4电阻 贴片排阻, ISOL, 额定0.25W, 1206 封装
¥0.1188
详情

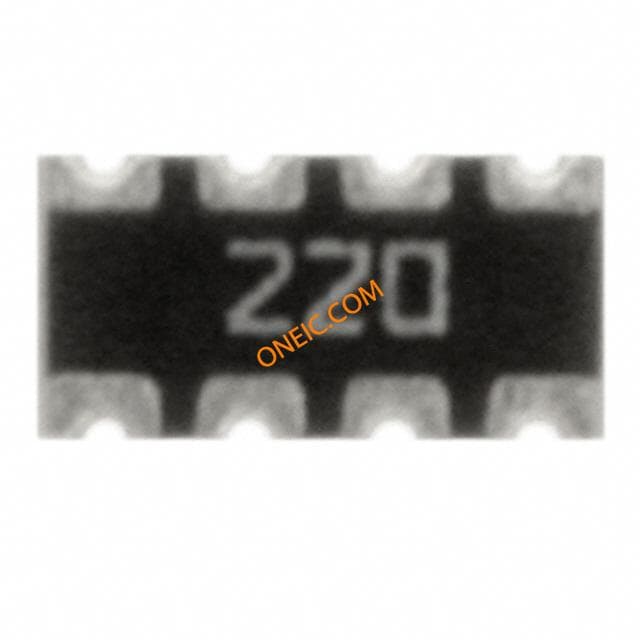

TC164-JR-0722RL
Yageo
RES ARRAY 22 OHM 4 RES 1206 CN1206R4 22R 5% 0,063W CONCAVE RESISTOR ARRAY, ARC241 1206 22R
¥0.0181
详情
