3361P-1-104GLF
| 制造商 | Bourns, Inc. |
| 描述 | Res Cermet Trimmer 100K Ohm 10% 1/2W 1(Elec)/1(Mech)Turn 2.77mm (6.71 X 8.53 X 5.21mm) Gull Wing SMD Embossed T/R Trimmer Resistors - SMD 1/4 SQ 100K 10% 0.5WATTS Res Cermet Trimmer 100K Ohm 10% 0.5W(1/2W) 1(Elec)/1(Mech)Turn 2.77mm (6.71 X 8.53 X 5.21mm) Gull Wing SMD Embossed T/R TRIMMER 100K OHM 0.5W SMD Res Cermet Trimmer 100K Ohm 10% 1/2W 1Turn 2.77mm Gull Wing SMD Embossed T/R TRIMMER, POT, 100K, 10%, 1TURN, SMD Track Resistance:100kohm Trimmer;Cermet;Rest100Kilohms;SMD;1Turn;Pwr-Rtg0.5W Potentiometer: mounting; single turn, horizontal; 100kΩ; 500mW |
| 分类 |
商业参数
| 产品 | Trimmers | 其他名称 | 3361P-104GLFDKR |
| 产品类别 | Trimmer Resistors - SMD | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 750 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85334010 |
电气参数
| 容差 | 10 % | 电阻 | 100 KOhm |
| 分辨率 | Infinite | 元件类型 | Cermet |
| 功率（瓦） | 0.5W, 1/2W | 额定功率 | 1/2 W |
| 额定电压 | 300 V | 电阻值（欧姆） | 100k |
| 介电强度 | :900V | 电阻公差 | :± 10% |
| 绝缘电阻 | 1000Megohms | 直流电阻（DCR）（最大） | :100kohm |

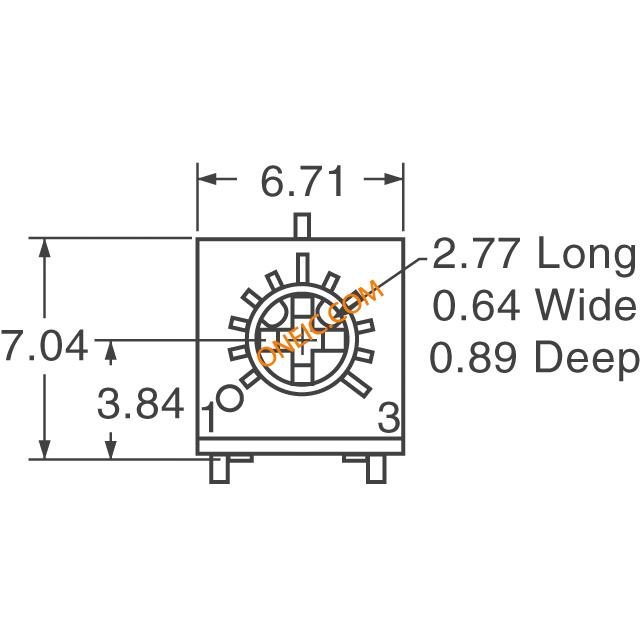

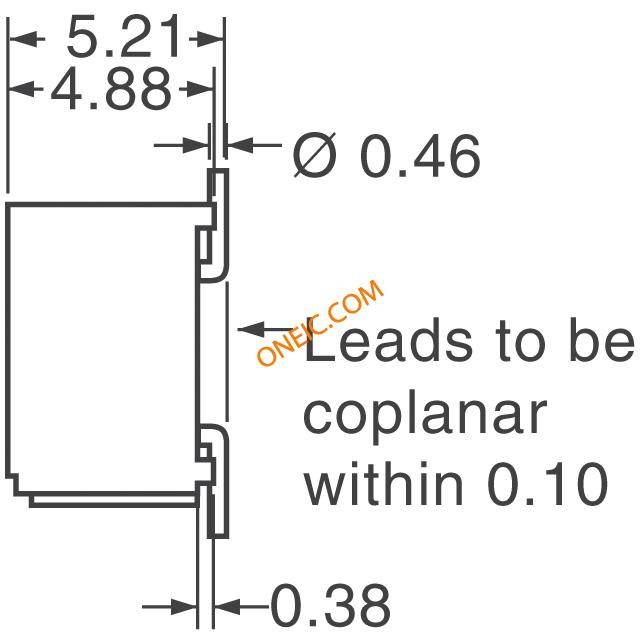

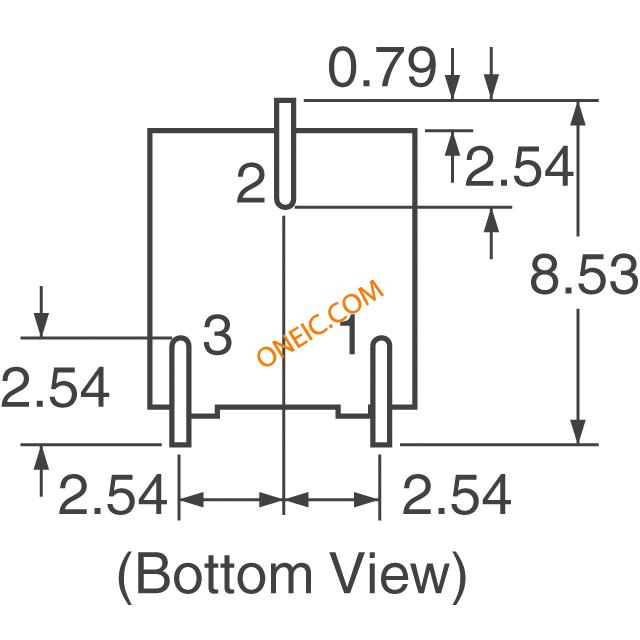

机械参数
| 深度 | :7.04mm | 锥度 | Linear |
| 宽度 | :6.71mm | 高度 | 5.21 |
| 长度 | :5.21mm | 扭矩 | 3Oz./in. |
| 重量 | 0.0005 | 包装方式 | Reel |
| 端接方式 | SolderablePins | 安装类型 | Surface Mount |
| 安装样式 | SMD | 旋转角度 | 270° |
| 轴直径 | 2.77 mm | 总长度 | 6.71 |
| 刀片材料 | Cermet | 包装数量 | 750 |
| 尺寸/外形 | 5.21 mm W x 6.71 mm L | 连接器间距 | 6.4x5.08mm |
| 端接样式 | SMD/SMT | 导体材料 | cermet |
| 电阻材料 | Cermet | ||
产品信息
| SPG | 750 | 类型 | Trimmer |
| 系列 | 3361 | 方向 | clockwise |
| 技术 | Cermet | 产品子类型 | Single Turn |
| 调节方式 | Top Crossed | 特性 | linear |
| 圈数 | 1(Elec)|1(Mech) Turns | 单元数量 | 1 |
| 类型属性 | 1/4" | 其他规格 | 240° |
环境参数
| 开关次数 | 200Cycles | 工作温度 | -55 to 125 °C |
| 温度系数 | 100 PPM / C | 结工作温度 | +125°C |
文档与媒体
相关型号
H-91
bourns
ADJUSTMENT TOOL FOR TRIMPOT Adjustment Tools For Use On Most Trimmer Shafts/Rotors TUNING TOOL FLAT 5" Trimmer, pot. - adjustment tool H-91 Potentiometer Tools & Hardware TRIMMER ADJUST TOOL Pocket Clip TrimmerTool,Adjustment;Tweeker;BldThk0.018in;BldW0.09in Tool: for potentiometers adjustment; Application:3214,3224 Adjusting tool, H-91, Bourns Bourns 微调电阻器
3361P-1-104GLF
bourns
Res Cermet Trimmer 100K Ohm 10% 1/2W 1(Elec)/1(Mech)Turn 2.77mm (6.71 X 8.53 X 5.21mm) Gull Wing SMD Embossed T/R Trimmer Resistors - SMD 1/4 SQ 100K 10% 0.5WATTS Res Cermet Trimmer 100K Ohm 10% 0.5W(1/2W) 1(Elec)/1(Mech)Turn 2.77mm (6.71 X 8.53 X 5.21mm) Gull Wing SMD Embossed T/R TRIMMER 100K OHM 0.5W SMD Res Cermet Trimmer 100K Ohm 10% 1/2W 1Turn 2.77mm Gull Wing SMD Embossed T/R TRIMMER, POT, 100K, 10%, 1TURN, SMD Track Resistance:100kohm Trimmer;Cermet;Rest100Kilohms;SMD;1Turn;Pwr-Rtg0.5W Potentiometer: mounting; single turn, horizontal; 100kΩ; 500mW

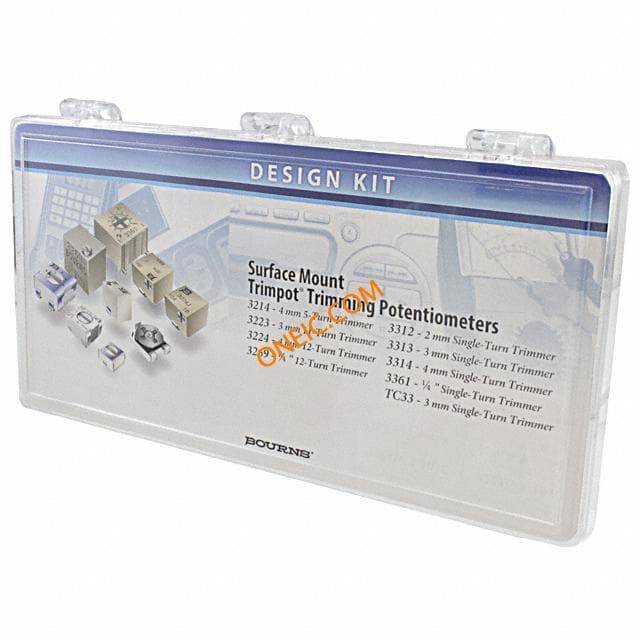

H-815
