3299Y-1-502LF
| 制造商 | |
| 描述 | Res Cermet Trimmer 5K Ohm 10% 1/2W 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube Res Cermet Trimmer 5K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube TRIMMER 5K OHM 0.5W PC PIN Trimmer Resistors - Through Hole 5Kohms Standoffs Vertical Adjust 3/8 TRIMMER, POTENTIOMETER, 5KOHM, 25TURN TRIMMER;CERMET;REST5KILOHMS;PCB;25TURNS;PWR-RTG0.5W Trimmer Cermet 5 kOhm linear 500 mW, 3299Y-1-502LF, Bourns |
| 分类 |
商业参数
| 产品 | Trimmers | 产品类别 | Trimmer Resistors - Through Hole |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85334010 |
电气参数
| 容差 | 10 % | 电阻 | 5 KOhm |
| 分辨率 | Infinite | 元件类型 | Cermet |
| 功率（瓦） | 0.5W, 1/2W | 额定功率 | 1/2 W |
| 额定电压 | 300 V | 电阻值（欧姆） | 5k |
| 介电强度 | 900VAC | 电阻公差 | :± 10% |
| 绝缘电阻 | 1000Megohms | 直流电阻（DCR）（最大） | :5kohm |
机械参数
| 深度 | 6.1 | 锥度 | Linear |
| 高度 | 11.55 | 扭矩 | 3Oz./in. |
| 重量 | 0.00091 | 包装方式 | Tube |
| 端接方式 | SolderablePins | 安装类型 | Through Hole |
| 安装样式 | PCB | 轴直径 | 2.29 mm |
| 总长度 | 9.53 | 刀片材料 | Cermet |
| 尺寸/外形 | Square - 0.395" L x 0.240" W x 0.375" H (10.03mm x 6.10mm x 9.53mm) | 端接样式 | Pin |
| 电阻材料 | Cermet | ||
产品信息
| 类型 | Trimmer | 系列 | 3299 |
| 技术 | Cermet | 产品子类型 | Multi-Turn |
| 调节方式 | Top Adjustment | 圈数 | 25(Elec) Turns |
环境参数
| 开关次数 | 200Cycles | 工作温度 | -55 to 125 °C |
| 温度系数 | ±100ppm/°C | ||
文档与媒体
相关型号
H-91
bourns
ADJUSTMENT TOOL FOR TRIMPOT Adjustment Tools For Use On Most Trimmer Shafts/Rotors TUNING TOOL FLAT 5" Trimmer, pot. - adjustment tool H-91 Potentiometer Tools & Hardware TRIMMER ADJUST TOOL Pocket Clip TrimmerTool,Adjustment;Tweeker;BldThk0.018in;BldW0.09in Tool: for potentiometers adjustment; Application:3214,3224 Adjusting tool, H-91, Bourns Bourns 微调电阻器
3299Y-1-502LF
bourns
Res Cermet Trimmer 5K Ohm 10% 1/2W 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube Res Cermet Trimmer 5K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube TRIMMER 5K OHM 0.5W PC PIN Trimmer Resistors - Through Hole 5Kohms Standoffs Vertical Adjust 3/8 TRIMMER, POTENTIOMETER, 5KOHM, 25TURN TRIMMER;CERMET;REST5KILOHMS;PCB;25TURNS;PWR-RTG0.5W Trimmer Cermet 5 kOhm linear 500 mW, 3299Y-1-502LF, Bourns

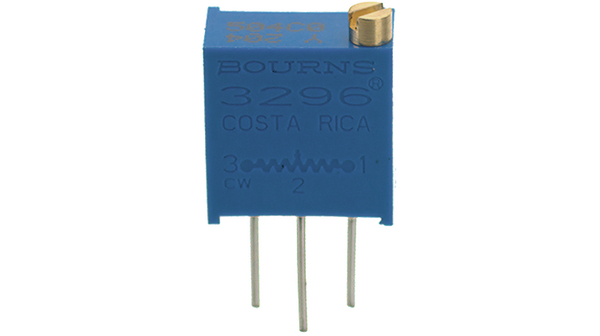

3296Y-1-502LF
