点击放大查看

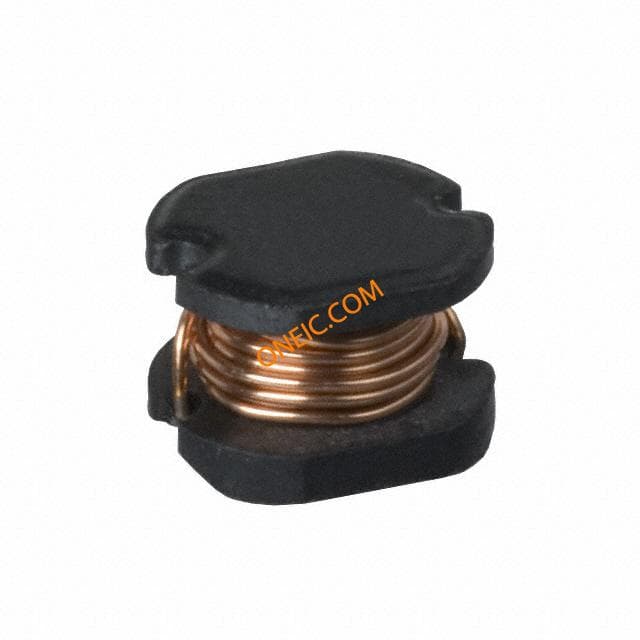

PM43-220M-RC
| 制造商 | |
| 描述 | Ind Power Bobbin Core 22uH 20% 1KHz 25Q-Factor Ferrite 760mA T/R INDUCTOR POWER 22UH 20% SMD Fixed Inductors 22uH 20% Inductor Power Bobbin Core 22uH 20% 1KHz 25Q-Factor Ferrite 760mA 380mOhm DCR T/R INDUCTOR, UN-SHIELDED, 22UH, 1.2A, SMD INDUCTOR, 22UH, 760MA, 20%, 20MHz Inductor,Pwr;22uH;SMT;20%;0.68Adc;2.52MHz(Test),24MHz(SRF);0.378OhmsDCR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | M8506CT | 产品类别 | Fixed Inductors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 1500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85045020 |
电气参数
| 品质因数 @ 频率 | 25@2.52MHz | 核心类型 | :Unshielded |
| 容差 | 20 % | 电感量 | 22 uH |
| 量程（°/s） | :BOURNS - PM43 Series | 测试频率 | 1kHz |
| 电感量范围 | :± 20% | 额定直流电流 | :760mA |
| 直流电阻（DCR） | 380 mOhm Max | 最大额定电流 | 760 mA |
| 直流电阻（DCR）（最大） | :0.38ohm | 自谐振频率 | 20MHz |
| 串联饱和电流 | 1.2A | 初始电阻（最小） | 380 mOhm |
| 通态电流（It (RMS)）（最大） | :760mA | ||
机械参数
| 深度 | 4.3 mm | 宽度 | 4 mm |
| 高度 | 3.5 mm | 重量 | 0.002 |
| 包装方式 | Tape & Reel (TR) | 屏蔽 | Unshielded |
| 基体材料 | :Ferrite | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 封装形式 | 4.8 X 4.3 X 3.5 |
| 磁芯材质 | Ferrite | 尺寸/外形 | 0.177" L x 0.157" W (4.50mm x 4.00mm) |
| 端接样式 | SMD/SMT | 安装高度（最大） | 0.138" (3.50mm) |
产品信息
| 类型 | Power | 系列 | PM43 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
