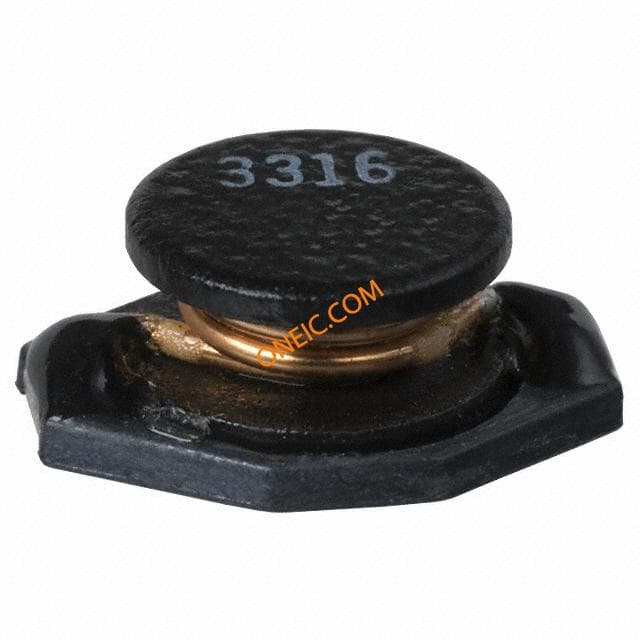

PM3316-220M-RC

制造商	Bourns, Inc.
描述	Ind Power Wirewound 22uH 20% 1KHz 40Q-Factor Ferrite 2A T/R Inductor Power Wirewound 22uH 20% 1KHz 40Q-Factor Ferrite 2A 100mOhm DCR T/R INDUCTOR POWER 22UH 2A SMD Inductor;SMTPwr;22uH;20%;0.10DCR
分类	电感元件固定电感器固定电感器

对参数有疑问？问 AI 助手

商业参数

其他名称

M8565CT

标准包装数量

Tape & Reel

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
抗辐射加固	No	军用标准	Not Required

电气参数

品质因数 @ 频率	40@3MHz	阻抗	Not Required ohm
容差	20 %	电感量	22 uH
测试频率	1kHz	直流电阻（DCR）	100 mOhm
最大额定电流	2 A	自谐振频率	18MHz
串联饱和电流	2.5A	直流正向电流（If）（最大）	2000 mA
初始电阻（最小）	100 mOhm

机械参数

深度	10.2 mm	高度	5.3 mm
直径	Not Required mm	包装方式	Tape and Reel
屏蔽	Unshielded	磁芯材料	Ferrite
安装类型	Surface Mount	封装形式	12.9 X 10.2 X 5.3
磁芯材质	Ferrite	总长度	12.9 mm
尺寸/外形	0.500" L x 0.394" W (12.70mm x 10.00mm)	安装高度（最大）	0.209" (5.30mm)

产品信息

类型	Power	技术	Wirewound
失效率	Not Required

环境参数

工作温度

-55°C ~ 125°C

文档与媒体

PDF 文档

pm3316_series.pdf
