点击放大查看

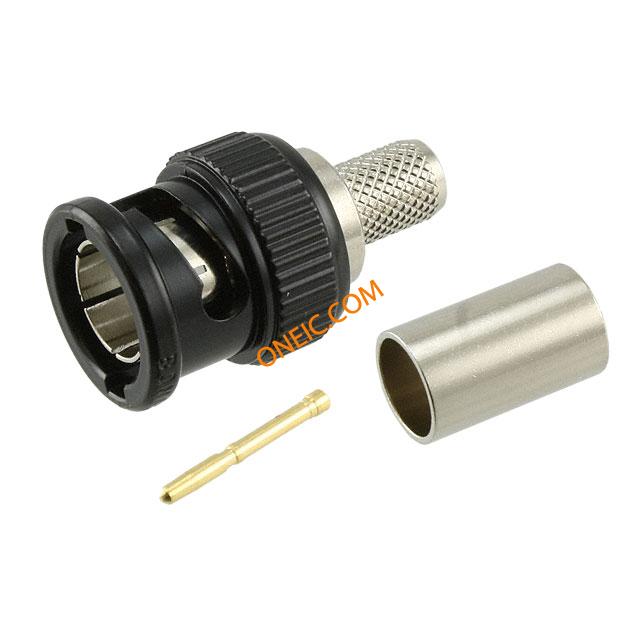

HBC1505A
| 制造商 | |
| 描述 | RF Connectors PLUG FOR 1505A HD CONN BNC PLUG STR CRIMP RF Connectors / Coaxial Connectors PLUG FOR 1505A HD Conn BNC PL 0Hz to 3GHz Crimp ST Cable Mount Gold Connector;RF;BNC;Straight;CablePlug;Belden1505A;Hi-Def |
| 分类 |
商业参数
| 产品 | Connectors | 其他名称 | 991-1011 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | 100 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | ||
电气参数
| 阻抗 | 75Ohms | 额定电压 | 500V |
| 最大频率 | 3 GHz | ||
机械参数
| 包装方式 | Bulk | 电缆类型 | 1505A |
| 本体表面处理 | Nickel | 电缆组 | Belden 1505A |
| 方向 | Straight | 端接方式 | Crimp |
| 基体材料 | Brass | 外壳颜色 | Black |
| 安装类型 | Free Hanging (In-Line) | 行程角度 | Straight |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳涂层 | BlackNickel |
| 安装样式 | CableMount | 连接器样式 | BNC |
| 触头材料 | Brass | 壳体材料 | Brass |
| 主要材料 | BNC | 端接样式 | Crimp |
| 配接方向 | Bayonet | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 中心触点镀层工艺 | Nickel | 中心触点材料 | Brass |
产品信息
| 类型 | CablePlug | 连接器性别 | Plug |
| 射频系列/标准 | HD-BNC | 应用细节 | Commercial |
