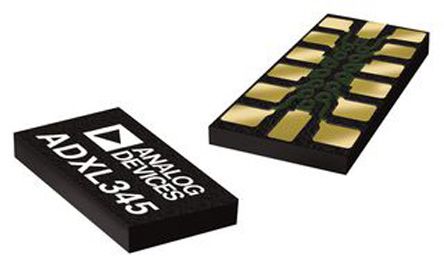

ADXL345BCCZ

制造商	Analog Devices, Inc.
描述	Accelerometer Triple ±2g/±4g/±8g/±16g 2.5V 14-Pin LGA Tray IC ACCEL SPI/I2C 3AX 3G 14LGA ADXL345BCCZ, Accelerometer 3-Axis, 0.1 to 3200Hz 2 to 3.6V, 14-Pin LGA Accelerometer Triple �2g/�4g/�8g/�16g 2.5V 14-Pin LGA Tray , 3轴加速表, I2C, SPI接口, 0.1 → 3200 Hz, 2 → 3.6 V, 14针 LGA封装
分类	传感器与换能器加速度计模拟输出加速度计

对参数有疑问？问 AI 助手

商业参数

其他名称	Q4372599	标准包装数量	Trays
标准封装名称	LGA

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
抗辐射加固	No

电气参数

噪声	0.75 (xy), 1.1 (z)LSB rms	接口	I²C, SPI
输出类型	Digital	灵敏度	256LSB/g, 128LSB/g, 64LSB/g, 32LSB/g
额定电压	2 V	供电电压	2 to 3.6 V
频率响应	0.1 → 3200 Hz	灵敏度（mV/g）	±2g, 4g, 8g, 16g
最小供电电压	3.6 V	共模瞬态抗扰度（最小）	Industrial

机械参数

轴	Triple	深度	3 mm
宽度	3mm	高度	0.98mm
长度	5mm	带宽	6.25Hz ~ 3.2kHz Selectable
包装方式	Tray	引脚样式	No Lead
加速度	±2/±4/±8/±16 g	轴细节	X, Y, Z
安装类型	Surface Mount	引脚数	14
封装形式	14LGA	冷却的封装	LGA
连接器用途	I²C, SPI	总长度	5 mm
包装数量	LGA	尺寸/外形	5 x 3 x 0.98mm
位数	14	供应商器件封装	14-LGA (3x5)
每排/每行位置数	3

产品信息

系列	iMEMS®	功能	Y
轴数	3	测量范围	±16 g, ±2 g, ±4 g, ±8 g
输出配置	Surface Mount

环境参数

加速度范围	±2g, 4g, 8g, 16g	工作温度	-55 to 105 °C
结工作温度	85C

文档与媒体

PDF 文档

ADXL345-EP.pdf

PDF 文档

ADXL345

PDF 文档

1793774.pdf

相关型号

EVAL-ADXL345Z-M

analog devices

Three Axis, 2/4/8/16G Digital Accelerometer Development Kit BOARD EVAL FOR ADXL345 Acceleration Sensor Development Tools EVAL-ADXL345Z-M ADXL345, DIGITAL ACCEL, MOTHER BOARD ACCELEROMETER EVAL. BOARD

¥2116.5000

详情

ADXL345BCCZ

analog devices

Accelerometer Triple ±2g/±4g/±8g/±16g 2.5V 14-Pin LGA Tray IC ACCEL SPI/I2C 3AX 3G 14LGA ADXL345BCCZ, Accelerometer 3-Axis, 0.1 to 3200Hz 2 to 3.6V, 14-Pin LGA Accelerometer Triple �2g/�4g/�8g/�16g 2.5V 14-Pin LGA Tray , 3轴加速表, I2C, SPI接口, 0.1 → 3200 Hz, 2 → 3.6 V, 14针 LGA封装

¥24.6994

详情

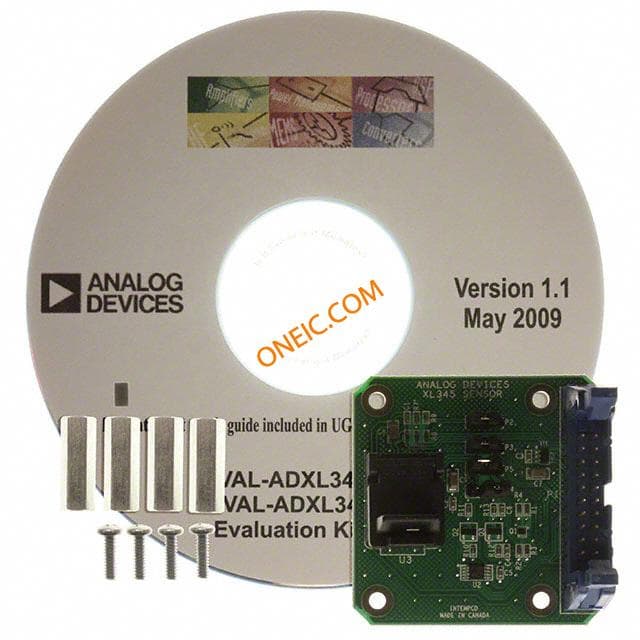

EVAL-ADXL345Z-S
