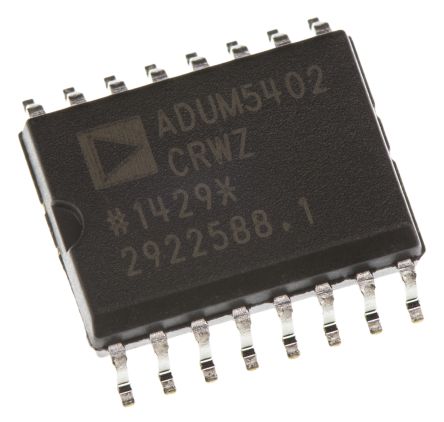

ADUM5402CRWZ

制造商	Analog Devices, Inc.
描述	Digital Isolator 16-Pin SOIC W Digital Isolator 4-CH 25Mbps 16-Pin SOIC W Tube IC DGTL ISO 4CH LOGIC 16SOIC Digital Isolator 4-channel SOIC16 Isolator Interface IC Quad-CH w/ Intg DC/DC Converter ISOLATOR, 4CH, DCDC, CONV, 16SOIC Analog Devices 4通道数字隔离器, 2500 V隔离电压, 16针 SOIC Digital Isolators Quad-CH w/ Intg DC/DC Converter
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

标准包装数量	Rail / Tube	工厂包装数量	47
标准封装名称	SOIC W

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
抗辐射加固	No	ESD保护	No
认证机构标志	CSA/DIN/EN/UL/VDE

电气参数

数据速率	25Mbps	输出类型	Logic, Regulated Voltage
额定功率	500 mW	数据速率（最大）	25Mbps
上升时间（典型）	2.5ns	输出电流	:9mA
输入数量	2	供电电压	3.3V, 5V
传播延迟	45ns	通道数量	4
隔离电压	2500Vrms	最小供电电压	5.5
最大功耗	500	传播延迟（最大）	45
传播延迟时间	60 ns	输入偏置电流（最大）	20 μA
最大传播延迟 @ V, 最大CL	2.5(Typ)	正向电压（最大）@ If	5V
传播延迟 tpLH / tpHL（最大）	60	共模瞬态抗扰度（最小）	25
最大持续工作电压（MCOV）	560Vp

机械参数

深度	2.35mm	宽度	7.6mm
长度	10.5mm	重量	0.0193
带宽	40	包装方式	Tube
引脚样式	Gull-wing	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	16
封装形式	16SOIC W	冷却的封装	SOIC W
材料表面处理	:MSL 3 - 168 hours	总长度	10.5(Max)
包装数量	SOIC W	位数	16
外壳尺寸-插件	2.35(Max)	供应商器件封装	16-SOIC W
脉冲宽度失真（最大）	6

产品信息

系列	ADUM5402	印刷电路板数量	16
输入 - 侧1/侧2	2/2

环境参数

工作温度

-40 to 105 °C

结工作温度

105C

文档与媒体

图片资源

ADUM5402 Series

图片资源

ADUM Series Quad Channel

PDF 文档

ADuM5401-04

PDF 文档

1610884.pdf

PDF 文档

ADuM5401_5402_5403_5404.pdf

相关型号

EVAL-CN0188-SDPZ

analog devices

EVAL-CN0188-SDPZ Development Kit For Wall Power Supply For Evaluation Board BOARD EVAL CN0188 Power Management IC Development Tools CftL CN0188 Eval BRD AD7171, CURRENT MONITOR, EVAL BOARD

¥369.7840

详情

EVAL-CN0218-SDPZ

analog devices

Evaluation Board For Precision Instrumentation Amplifier With Signal Processing Amplifiers BOARD CFTL AD8212 Power Management IC Development Tools CftL CN0218 Eval BRD AD8212, CURRENT MONITOR, EVAL BOARD Analog Devices CN0218 评估测试板

¥406.7080

详情

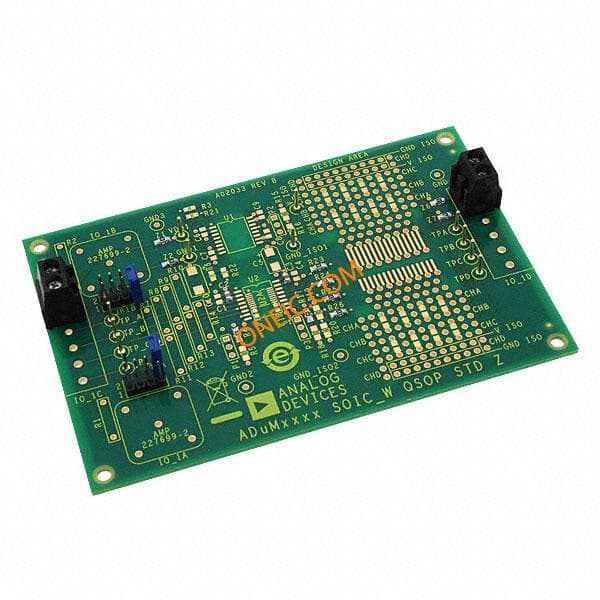

EVAL-ADUMQSEBZ
