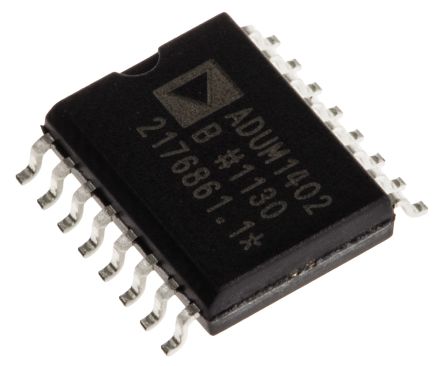

ADUM1402BRWZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Digital Isolator 16-Pin SOIC W Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W Tube IC DGTL ISO 4CH LOGIC 16SOIC ADuM1402B quad 90Mbps 2/2 bus isolator Isolator Interface IC Digital Quad-CH DIGITAL ISOLATOR 4CH, SMD, ADUM1402 Inductor: digital isolator; SMD; Channels:4 Interface Isolator SOIC-16, ADUM1402BRWZ, Analog Devices Analog Devices 4通道 数字隔离器, 2500 V隔离电压, 16针 SOIC W Digital Isolators Digital Quad-CH |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :ADUM1402 | 抗辐射加固 | No |
| ESD保护 | No | 认证机构标志 | CSA/DIN/EN/IEC/TUV/UL/VDE |
电气参数
| 核心类型 | digital isolator | 数据速率 | 10Mbps |
| 输出类型 | CMOS | 数据速率（最大） | 10Mbps |
| 上升时间（典型） | 3ns | 输出电流 | 11 mA |
| 输入数量 | 2 | 供电电压 | 2.7 V ~ 5.5 V |
| 传播延迟 | 50ns | 通道数量 | 4 |
| 隔离电压 | 2500Vrms | 最小供电电压 | 5.5 |
| 传播延迟（最大） | 50 | 静态电流 (Iq) | 0.53 |
| 传播延迟时间 | 32 ns | 输入偏置电流（最大） | 10 μA |
| 最大传播延迟 @ V, 最大CL | 3(Typ) | 正向电压（最大）@ If | 5V |
| 传播延迟 tpLH / tpHL（最大） | 50 | 共模瞬态抗扰度（最小） | 25 |
| 最大持续工作电压（MCOV） | 560Vp | ||
机械参数
| 深度 | 2.35mm | 宽度 | 7.6mm |
| 长度 | 10.5mm | 重量 | 0.000638 |
| 带宽 | 1000 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 16 | 封装形式 | 16SOIC W |
| 冷却的封装 | SOIC W | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC W | 位数 | 16 |
| 供应商器件封装 | 16-SOIC W | 脉冲宽度失真（最大） | 3 |
产品信息
| SPG | 100 | 系列 | ADUM1402 |
| 基本单元 | :1402 | 配置 | :2/2 |
| 单元数量 | 1 | 输入 - 侧1/侧2 | 2/2 |
环境参数
| 工作温度 | -40 to 105 °C | 结工作温度 | 105C |
