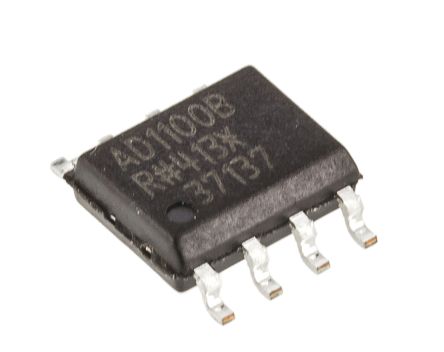

ADUM1100BRZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Digital Isolators 8-Pin SOIC N Tube Digital Isolator CMOS 1-CH 100Mbps 8-Pin SOIC N IC DGTL ISO 1CH LOGIC 8SOIC ADuM1100B 100Mbps bus isolator Isolator Interface IC Digital SGL CH HIGH SPEED DIGITAL ISOLATOR, SMD Inductor: digital isolator; SMD; Channels:1 Interface Isolator SOIC-8, ADUM1100BRZ, Analog Devices Analog Devices 数字隔离器, 2500 V隔离电压, 8针 SOIC Digital Isolators Digital SGL CH |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 98 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :ADUM1100 | 抗辐射加固 | No |
| ESD保护 | No | 认证机构标志 | CSA/UL/VDE |
电气参数
| 核心类型 | digital isolator | 数据速率 | 100Mbps |
| 输出类型 | CMOS | 数据速率（最大） | 100Mbps |
| 上升时间（典型） | 3ns | 输出电流 | 0.8 mA |
| 输入数量 | 1 | 供电电压 | 3 V ~ 5.5 V |
| 传播延迟 | 10.5ns | 通道数量 | 1 |
| 隔离电压 | 2500Vrms | 最小供电电压 | 5.5 |
| 最大功耗 | 240 mW | 传播延迟（最大） | 15 |
| 静态电流 (Iq) | 0.8 | 传播延迟时间 | 18 ns |
| 输入偏置电流（最大） | 10 μA | 最大传播延迟 @ V, 最大CL | 3(Typ) |
| 正向电压（最大）@ If | 5V | 传播延迟 tpLH / tpHL（最大） | 28 |
| 共模瞬态抗扰度（最小） | 25 | 最大持续工作电压（MCOV） | 560Vp |
机械参数
| 深度 | 1.5mm | 宽度 | 4mm |
| 长度 | 5mm | 重量 | 0.000175 |
| 带宽 | 10 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 位数 | 8 |
| 供应商器件封装 | 8-SOIC N | 脉冲宽度失真（最大） | 3 |
产品信息
| SPG | 40 | 系列 | ADUM1100 |
| 已删除 | Compliant | 基本单元 | :1100 |
| 配置 | :1/0 | 单元数量 | 1 |
| 输入 - 侧1/侧2 | 1/0 | ||
环境参数
| 工作温度 | -40 to 105 °C | 结工作温度 | 105C |
