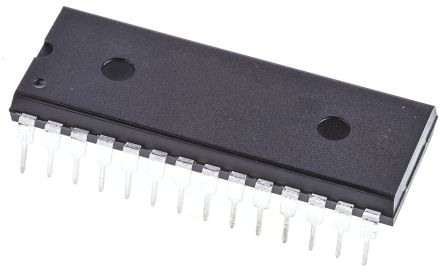

点击放大查看
AD976ANZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single SAR 100ksps 16-bit Parallel 28-Pin PDIP W Tube Single ADC SAR 100ksps 16-bit Parallel 28-Pin PDIP W Tube IC ADC 16BIT 100KSPS 28-DIP AD976ANZ, 16-Bit Analogue to Digital Converter, Parallel, 28-Pin PDIP W Analog to Digital Converters - ADC 16-Bit 200 kSPS Parallel I/O IC, 16BIT ADC, PDIP28, 976 A/D converter; 16bit; 100ksps; DIP28 Analog Devices , 16 位 ADC, 并行接口, 28针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 13 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Parallel | 线性度 | -2LSB/3LSB |
| 信噪比 | 83(Min) dB | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Single-Ended |
| INL/DNL（LSB） | ±3LSB | 输入功率 | Analog and Digital |
| 额定功率 | 100 W | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 输入极性 | Bipolar |
| 位数 | 16 | 额定电压 | ±10V |
| 数据速率（最大） | 100 kSPs | 额定电压值 | �10 |
| 输出电流 | :11mA | 供电电压 | 5 V |
| 分辨率（位） | :16bit | 电压基准 | Internal|External |
| 通道数量 | 1 Channel | 元件数量 | 1 |
| 采样频率 | 100 ksps | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 上升/下降时间（典型） | :8µs |
| 最大功耗 | 100 mW | 差分非线性 | -2/3LSB |
| 数字供电电压 | :4.75V to 5.25V | 内部供电电压 | :4.75V to 5.25V |
| 采样率（每秒） | 200k | 差分 - 输入:输出 | No |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | 85 dB |
机械参数
| 宽度 | 14.73mm | 高度 | 4.95mm |
| 长度 | 39.75mm | 重量 | 0.006669 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :28 |
| 封装形式 | 28PDIP W | 冷却的封装 | PDIP W |
| 材料表面处理 | :- | 总长度 | 39.75(Max) |
| 包装数量 | PDIP W | 尺寸/外形 | 39.75 x 14.73 x 4.95mm |
| 位数 | 28 | 外壳尺寸-插件 | 4.95(Max) |
| 供应商器件封装 | 28-PDIP | ||
产品信息
| SPG | 13 | 类型 | A/D converter |
| 系列 | AD976 | 基本单元 | :976 |
| 架构 | SAR | 单元数量 | 1 |
| 印刷电路板数量 | 28 | A/D转换器数量 | 1 |
| 输入数量及类型 | 1 Single-Ended, Bipolar | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
