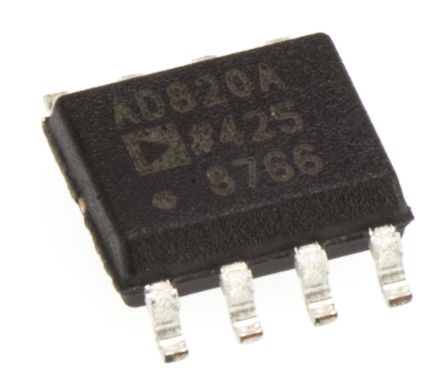

AD820ARZ
| 制造商 | Analog Devices, Inc. |
| 描述 | OP Amp Single GP R-R O/P ±18V/36V 8-Pin SOIC N IC OPAMP JFET 1.8MHZ RRO 8SOIC AD820ARZ, Operational Amplifier 1.9MHz R-R 9 to 28V, 8-Pin SOIC Precision Amplifiers SGL-Supply RR Lo Pwr FET-Inpt OP Amp Single GP R-R O/P �18V/36V 8-Pin SOIC N OP AMP, FET, 1.9MHZ, 1.2MV, 8SOIC Operational amplifier; 1.9MHz; Channels:1; SO8 Operational Amplifier, Single, 1.8 MHz, SOIC-8N, AD820ARZ, Analog Devices Analog Devices 运算放大器, 1.9MHz 轨至轨, 6 → 28 V, 8针 SOIC |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 98 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :820 | 抗辐射加固 | No |
电气参数
| 增益 | 120 dB | 电源抑制比 | 70 dB |
| 接口 | :Rail-Rail Outputs | 压摆率 | 3@5V V/us |
| 输出类型 | Rail to Rail | 输入功率 | Single/Dual |
| 额定功率 | 1 W | 晶体管类型 | :Low Power |
| 共模抑制比、电源抑制比（典型） | 66 dB | 输出电流 | 700µA |
| 供电电压 | 5 V | 供电类型 | Single|Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 2pA | ADC/DAC 数量 | :1 |
| 最小输入电压 | 400µV | 输出电流（典型） | 15 mA |
| 增益带宽积 | 1.9 MHz | 轨到轨工作 | Rail to Rail Output |
| 最大功耗 | 1 W | 输入偏置电流（最大） | 0.000025@5V uA |
| 输出电流/通道 | 20mA | 输入失调电流（最大） | 0.00002@5V |
| 输入噪声电流密度 | 0.0008@5V pA/rtHz | 输入噪声电压密度 | 25@5V nV/rtHz |
| 频段（低/高） | 1.9MHz | 输入失调电压（最大） | 0.8@5V mV |
| 共模瞬态抗扰度（最小） | Industrial | 电压输出差（典型值）@ 距离 | 120 dB |
机械参数
| 重量 | 0.000001 | 带宽 | :1.9MHz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | -3dB带宽 | 1.9MHz |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC N | 冷却的封装 | SOIC N |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | SOIC N |
| 位数 | 8 | 供应商器件封装 | 8-SOIC N |
产品信息
| SPG | 98 | 类型 | General Purpose Amplifier |
| 系列 | AD820 | 关断 | No |
| 基本单元 | :820 | 技术 | BiFET |
| 制造商全称 | Precision Amplifier | 放大器类型 | J-FET |
| 单元数量 | 1 | 电路数 | 1 |
| 使用的IC/零件 | :AD820ARZ | 其他规格 | :Single Supply |
环境参数
| 温度范围 | :Commercial | 工作温度 | -40 to 85 °C |
