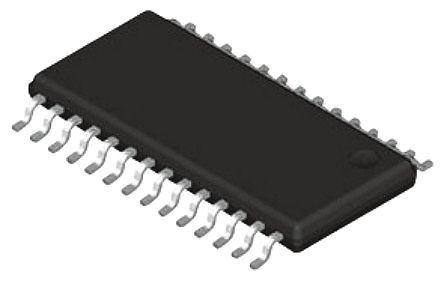

AD7193BRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 4.8ksps 24-bit Serial 28-Pin TSSOP Single ADC Delta-Sigma 4.8ksps 24-bit Serial 28-Pin TSSOP IC ADC 24BIT SPI 4.8K 28-TSSOP Analog to Digital Converters - ADC 4CH Ultra Low Noise 24Bit w/ PGA IC, ADC, 24BIT, SPI, 4.8K, 28-TSSOP Analog Devices , 24 位 ADC, 串行（SPI/Microwire）接口, 28针 TSSOP封装 |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 输入类型 | Voltage |
| 分辨率 | 24 Bit | 输入信号 | Pseudo-Differential|Differential |
| INL/DNL（LSB） | ±30ppm of FSR | 输入功率 | Analog and Digital |
| 转换器类型 | Temperature Measurement | 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ |
| 输入极性 | Bipolar | 位数 | 24 |
| 额定电压 | ±2.5V | 数据速率（最大） | 4.8 kSPs |
| 额定电压值 | �2.5 | 输出电流 | :4.3mA |
| 供电电压 | 5 V | 分辨率（位） | :24bit |
| 电压基准 | External | 通道数量 | 4 Channel |
| 元件数量 | 1 | 采样频率 | 4.8 ksps |
| ADC/DAC 数量 | 1 | 供电电源 | Analog and Digital |
| 最大功耗 | 17.5 mW | 数字供电电压 | :2.7V to 5.25V |
| 内部供电电压 | :3V to 5.25V | 采样率（每秒） | 4.8k |
| 差分 - 输入:输出 | Yes | 电源电压范围（典型） | Not Required V |
机械参数
| 宽度 | 4.4 | 重量 | 0.000175 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 28TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 9.7 | 包装数量 | TSSOP |
| 位数 | 28 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 28-TSSOP | ||
产品信息
| 系列 | AD7193 | 基本单元 | :7193 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 28 |
| A/D转换器数量 | 8|4 | 输入数量及类型 | 4 Differential, Unipolar; 4 Differential, Bipolar; 8 Pseudo-Differential, Unipolar; 8 Pseudo-Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 105°C | ||
