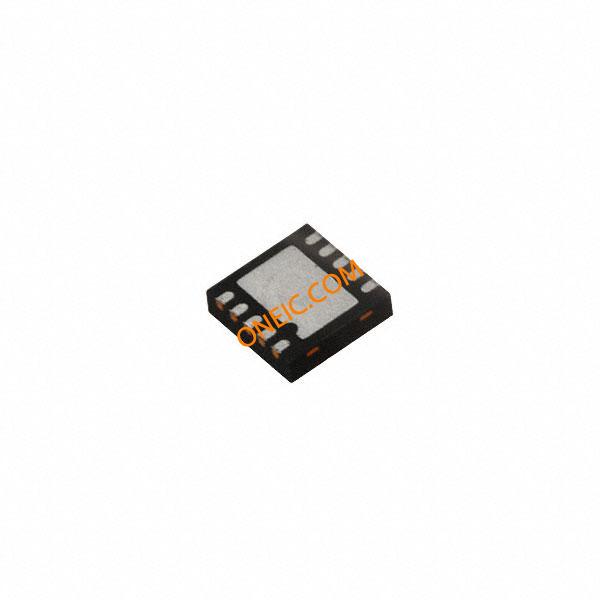

AD7171BCPZ-500RL7
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 125sps 16-bit Serial 10-Pin LFCSP EP T/R Single ADC Delta-Sigma 125sps 16-bit Serial 10-Pin LFCSP EP T/R IC ADC 16BIT SER 125HZ 10LFCSP Analog to Digital Converters - ADC 1CH L/POWER 12-BIT SD GAIN 128 IC IC, ADC, 16BIT, SER, 125HZ, 10LFCSP Analog Devices , 16 位 ADC, SPI接口, 10针 LFCSP WD封装 Analog to Digital Converters - ADC 1CH L/POWER 16-BIT SD GAIN 128 IC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | AD7171BCPZ-500RL7CT | 标准包装数量 | Tape & Reel |
| 标准封装名称 | LFCSP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (2-Wire, SPI) | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±0.4LSB(Typ) | 输入功率 | Single |
| 转换器类型 | General Purpose | 数据接口 | Serial, SPI™ |
| 输入极性 | Bipolar | 位数 | 16 |
| 额定电压 | ±5V | 数据速率（最大） | 125 SPs |
| 额定电压值 | �5 | 输出电流 | :135µA |
| 供电电压 | 2.7 V to 5.25 V | 分辨率（位） | :16bit |
| 电压基准 | External | 通道数量 | 1 Channel |
| 元件数量 | 1 | 采样频率 | 125 sps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 最大功耗 | 675 uW | 内部供电电压 | :2.7V to 5.25V |
| 采样率（每秒） | 125 | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 3 | 重量 | 0.000175 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :10 | 封装形式 | 10LFCSP EP |
| 冷却的封装 | LFCSP EP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 3 | 包装数量 | LFCSP EP |
| 位数 | 10 | 外壳尺寸-插件 | 0.75 |
| 供应商器件封装 | 10-LFCSP-WD (3x3) | ||
产品信息
| 系列 | AD7171 | 基本单元 | :7171 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 10 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 105°C | ||
