点击放大查看

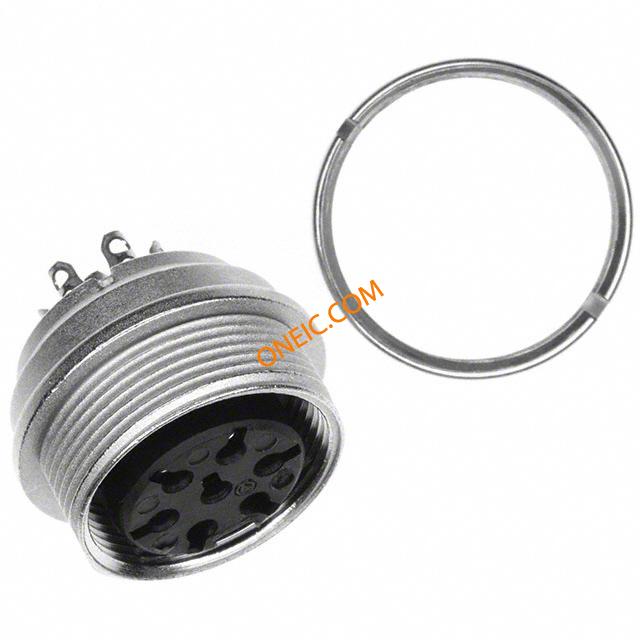

T 3478 100

制造商	Amphenol Corporation
描述	Conn Circular F 7 POS Solder ST Panel Mount 7 Terminal 1 Port CONN FMALE RCPT 7POS REAR PNL MT Circular DIN Connectors 7P DIN REAR MOUNT CONNECTOR, CIRCULAR, RCPT, 7POS, PANEL connector, circular din, female panel recept, rear mt, 7 silver-pltd solder contact
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	100 3478 T U	产品类别	Circular DIN Connectors
标准包装数量	Boxed	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
抗辐射加固	No	认证机构标志	UL Recognized/IEC
材料阻燃等级	UL94-V0

电气参数

额定电压	300V	供电电压	DIN
最大额定电流	5A

机械参数

重量	0	直径	20 mm
包装方式	Bulk	出线方向	Yes
导线线规	20-26	方向	Keyed
端接方式	Solder	触点形式	7Signal
触头类型	Socket	安装类型	Panel Mount
外壳镀层	Nickel	行程角度	Straight
连接器类型	Receptacle, Female Sockets	接触镀层	Silver
紧固类型	Threaded	外壳涂层	Nickel
安装样式	Panel	封装形式	Metal
连接器用途	Threaded	本体材料	:Metal
壳体材料	Die Cast	总长度	17.5 mm
主要材料	DIN	端接样式	Solder
第一触头极性	F	触点数	7
介电材料	Thermoplastic	位数	7
外壳尺寸-插件	DIN	外壳材料及表面处理	Die Cast, Nickel Plated
第一连接器安装类型	:Panel

产品信息

类型	Circular	连接器性别	RCP
系列	:C091A	产品特性	Shielded
制造商全称	C091-A Series	产品子类型	Connectors
射频系列/标准	C091A

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

40_c091_abd_e.pdf

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

972087.pdf

PDF 文档

40_c091_abd_e-75918.pdf

相关型号

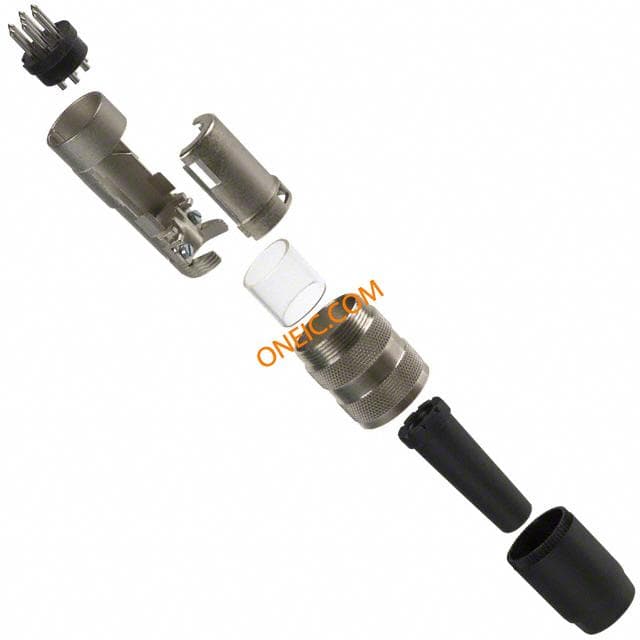

T 3475 001
