T 3478 000

制造商	Amphenol Corporation

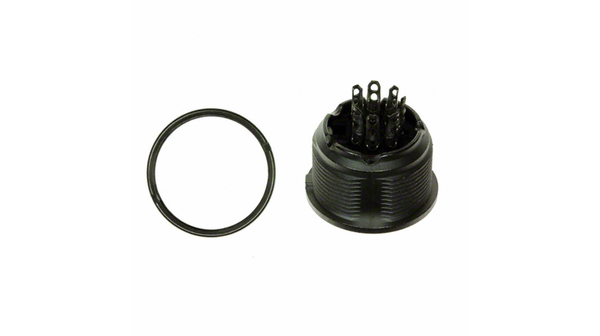

描述	Conn Circular F 7 POS Solder ST Panel Mount 7 Terminal 1 Port CONN CIR RCPT FMALE 7POS PNL MNT Circular DIN Connectors 7P PANEL FEMALE connector, circular din, female panel recept, front mt, 7 silver-pltd solder contact Device bushing C091A 7-pin Poles=7, T 3478 000, Amphenol
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	000 3478 T U	产品类别	Circular DIN Connectors
标准包装数量	Boxed	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	认证机构标志	UL Recognized/IEC
材料阻燃等级	UL94-V0

电气参数

额定电压	300V	极数	7
供电电压	DIN	最大额定电流	5A
额定电流 - 设备输入口	5	保护电压（VP）（2416）	IP 40

机械参数

包装方式	Bulk	出线方向	Internal
导线线规	20-26	方向	Keyed
端接方式	Solder	触头类型	Socket
安装类型	Panel Mount	外壳镀层	Nickel
行程角度	Straight	连接器类型	Receptacle, Female Sockets
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Nickel	安装样式	Panel
封装形式	Metal	连接器用途	Threaded
锁定特性	M16 x 0.75 screw locking	触头材料	CuZn+Ag
壳体材料	Die Cast	主要材料	DIN
端接样式	Crimp / Solder	第一触头极性	Socket (Female)
触点数	7	介电材料	Thermoplastic
位数	7	外壳尺寸-插件	DIN
第一连接器极性	Female	外壳材料及表面处理	Die Cast, Nickel Plated

产品信息

类型	Circular	设计类型	Panel-mount female receptacle
连接器性别	RCP	系列	C 091 A
产品特性	Shielded	制造商全称	C091-A Series
产品子类型	Connectors	连接方式	0.5
射频系列/标准	C091A

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

40_c091_abd_e.pdf

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

972087.pdf

在线文档

483.html
