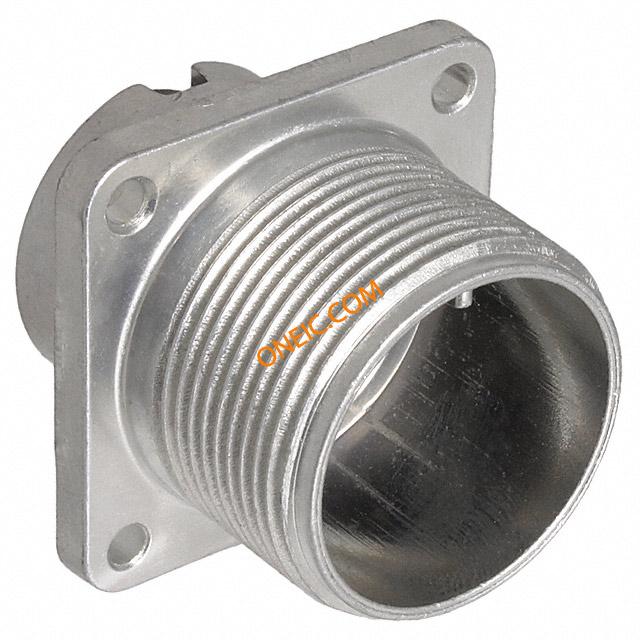

97-4102A-18-4P

制造商	Amphenol Corporation
描述	MIL-DTL-5015 (MS3100-MS3108) Circular Connectors CONN HSG RCPT 4POS PNL MNT PIN connector;metal circ;box recept;size 18;for 4#16 crimp pin contact;clear finish Circular MIL Spec Connector 4P Size 18 Box MNT REC 5015 connector, metal circ, box recept, size 18, for 4#16 crimp pin contact, clear finish
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

其他名称	974102A184P	零件号别名	605-0511 605-3532
标准包装数量	1

合规参数

RoHS	Lead free / RoHS non-compliant	MIL类型	MIL-DTL-5015
认证机构标志	UL/CSA	材料阻燃等级	UL94-V0

电气参数

额定电压

900/1250 VAC/VDC

最大额定电流

13 A

机械参数

包装方式	Bulk	出线方向	Solid
外壳尺寸	18	导线线规	16
方向	N (Normal)	外壳样式	box mount receptable
端接方式	Crimp	触点尺寸	16
触头类型	pin contacts	安装类型	Panel Mount, Flange
外壳镀层	Olive Drab Chromate over Cadmium	行程角度	Straight
连接器类型	Amphenol 97 Series - Standard Cylindrical Connector - crimp type	接触镀层	Silver
紧固类型	Threaded	外壳涂层	Clear Cadmium
安装样式	Panel	封装形式	Metal
外壳材料（壳体）	solid backshell	连接器用途	Threaded
插入角度	18-4	触头材料	Copper Alloy
壳体材料	Aluminum Alloy	主要材料	5015 Commercial
端接样式	Crimp	第一触头极性	Pin (Male)
配接方向	Threaded	触点数	4
位数	4	外壳尺寸-插件	18-4
安装孔直径	0.12 "	外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated
典型触点布局	4#16

产品信息

备注	Contacts Not Provided	类型	Panel Socket
类别	A	系列	97
产品特性	Rear Release	制造商全称	97 Series
产品子类型	Receptacles	应用细节	Commercial
