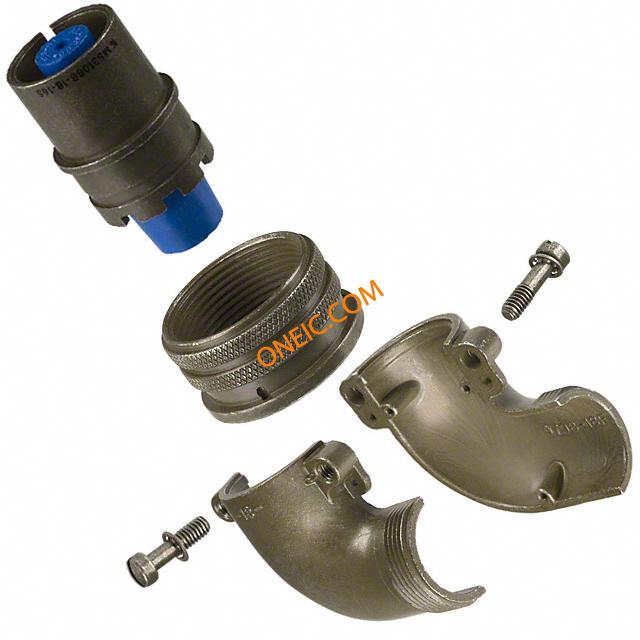

97-3108B-18-16S

制造商	Amphenol Corporation
描述	Conn MIL-C-5015 Circular SKT 1 POS Solder RA Cable Mount 1 Terminal 1 Port CONN PLUG RT ANG 1POS W/SOCKETS connector;metal circ;rt angle plug;size 18;1 #12 solder socket cont;olive drab Circular MIL Spec Connector 1P Size 18 Solder R/A Socket Plug connector, metal circ, rt angle plug, size18, 1 #12 solder socket cont, olive drab
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

其他名称	10-820170-16S	产品类别	Circular MIL Spec Connector
标准包装数量	Bulk

合规参数

RoHS	Contains lead / RoHS non-compliant	MIL类型	MIL-DTL-5015
认证机构标志	UL/CSA

电气参数

额定电压

3000VAC, 4200VDC

最大额定电流

23A

机械参数

包装方式	Bulk	出线方向	Split
外壳尺寸	18	导线线规	12-14
方向	N (Normal)	外壳样式	In-Line
端接方式	Solder	触头类型	Socket
安装类型	Cable Mount	外壳镀层	Olive Drab Chromate over Cadmium
行程角度	Right	连接器类型	Plug, Female Sockets
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Olive Drab Cadmium	安装样式	Free Hanging
封装形式	Metal	外壳材料（壳体）	Aluminum Alloy
连接器用途	Threaded	插入角度	18-1
壳体材料	Aluminum Alloy	主要材料	5015 Commercial
端接样式	Solder	第一触头极性	Socket (Female)
触点数	10	介电材料	Diallyl-Phthalate
位数	1	外壳尺寸-插件	18-16
外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated	典型触点布局	1#12

产品信息

类型	MIL-C-5015 Circular	类别	B
连接器性别	PL	系列	97
制造商全称	97 Series	产品子类型	Plugs
应用细节	Commercial

环境参数

工作温度

-55°C ~ 125°C
