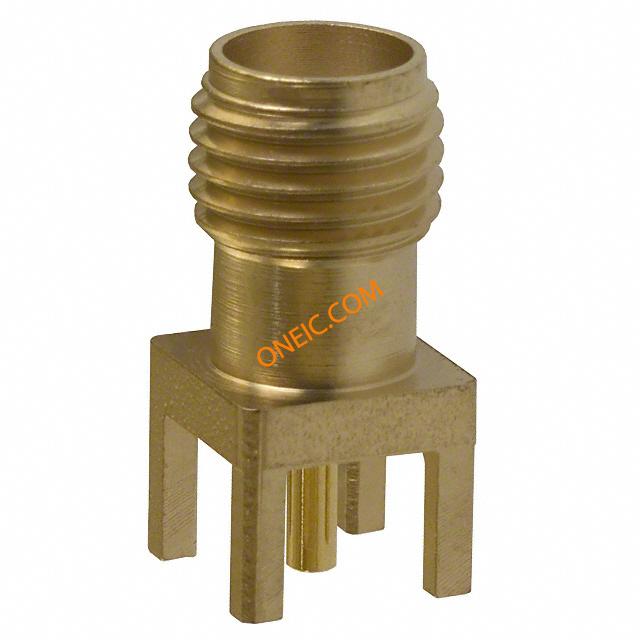

901-144
| 制造商 | |
| 描述 | Conn SMA RCP 0Hz to 18GHz 50Ohm Solder ST Thru-Hole Gold Over Nickel CONN SMA JACK STR 50 OHM PCB connector;rf coaxial;sma pcb jack recept;4 legs;center post term;.155 legs&post RF Connectors / Coaxial Connectors PC JCK .155 GLD connector, rf coaxial, sma pcb jack recept, 4 legs, center post term, .155 legs&post |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Connectors | 零件号别名 | 713-4236 901-144 98F1495 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | Threaded | 最大频率 | 18GHz |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 高度 | 9.53 mm | 长度 | 0.375 in. |
| 包装方式 | Bulk | 本体表面处理 | Gold |
| 方向 | Straight | 端接方式 | Solder |
| 基体材料 | Stainless Steel | 外壳颜色 | Gold |
| 安装类型 | Through Hole | 行程角度 | Straight |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 安装样式 | Through Hole | 连接器样式 | SMA |
| 连接器用途 | Threaded | 触头材料 | Beryllium Copper |
| 壳体材料 | Stainless Steel | 主要材料 | SMA |
| 端接样式 | PCB - Through Hole | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 绝缘材料 - 类型 | Tetrafluoroethylene Fluorocarbon | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | Straight |
产品信息
| 类型 | SMA | 连接器性别 | RCP |
| 极性 | Standard | 连接类型 | PCB |
| 射频系列/标准 | SMA | 应用细节 | Commercial |
环境参数
| 插拔次数 | 100 | 工作温度 | -65°C ~ 165°C |
