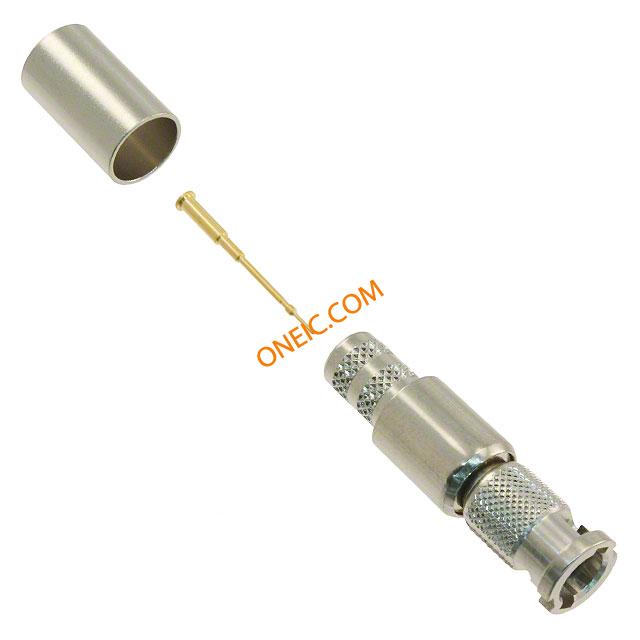

034-1025
| 制造商 | |
| 描述 | Conn BNC PL 0Hz to 4GHz 75Ohm Crimp ST Cable Mount Gold Bag CONN HDBNC PLUG STR 75 OHM CRIMP High density BNC plug for Beldon 1505A PLUG, HD BNC, CRIMP, BELDEN 1505A Conn; RF; HD-BNC; STR; Cable Plug; 75Ohm; forBelden-1505A HDBNC Plug for Belden 1505A |
| 分类 |
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | 抗辐射加固 | No |
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 170V | 最大频率 | 4GHz |
机械参数
| 尺寸 | Standard | 重量 | 0.05 |
| 直径 | 7.5 mm | 包装方式 | Bag |
| 电缆类型 | :Belden 1505A | 本体表面处理 | Nickel |
| 电缆组 | Belden 1505A | 端接方式 | Crimp |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Cable Mount | 行程角度 | Straight |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳涂层 | Nickel |
| 安装样式 | Cable | 壳体镀层 | Nickel |
| 连接器样式 | BNC, HD | 触头材料 | Phosphor Bronze |
| 总长度 | 33.97 mm | 主要材料 | HD-BNC |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Polytetrafluoroethylene |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Phosphor Bronze |
| 供应商器件封装 | Straight | 第一连接器安装类型 | :Cable |
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 系列 | :HD-BNC | 极性 | Normal |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 034-1025 |
环境参数
| 工作温度 | -65°C ~ 165°C | ||
相关型号
31-10152-RFX
Amphenol RF
RF Connectors GROUNDING LUG BNC GROUNDING LUG hardware;rf coaxial;grounding lug;bnc inside panel on bulkhead receptacle RF Connector Accessories GROUNDING LUG Connector Accessories BNC Grounding Lug GROUNDING LUG, 75 OHM BNC COAXIAL CONN
034-1023
amphenol
Conn BNC RCP/RCP/RCP 0Hz to 3GHz 75Ohm T Style Gold Bag ADAPTER TEE HDBNC JACK-JACK-JACK High density BNC jack, T adaptor T-ADAPTER, HD BNC, JACK X3 HD-BNC TEE Adapter, Jack ( 3 ) Adapter; RF; HD-BNC Jack-Jack-Jack; Tee; Nickel PLD Brass; 75 Ohm; PTFE HDBNC Jack-Jack-Jack Tree Adapter CONN ADAPT JACK-JACK HDBNC Amphenol T 形 75Ω 射频适配器 ST1 1D5D 05,0 944 1D0, 3GHz, BNC 插座 到 BNC 2 x 插座
034-1025
amphenol
Conn BNC PL 0Hz to 4GHz 75Ohm Crimp ST Cable Mount Gold Bag CONN HDBNC PLUG STR 75 OHM CRIMP High density BNC plug for Beldon 1505A PLUG, HD BNC, CRIMP, BELDEN 1505A Conn; RF; HD-BNC; STR; Cable Plug; 75Ohm; forBelden-1505A HDBNC Plug for Belden 1505A

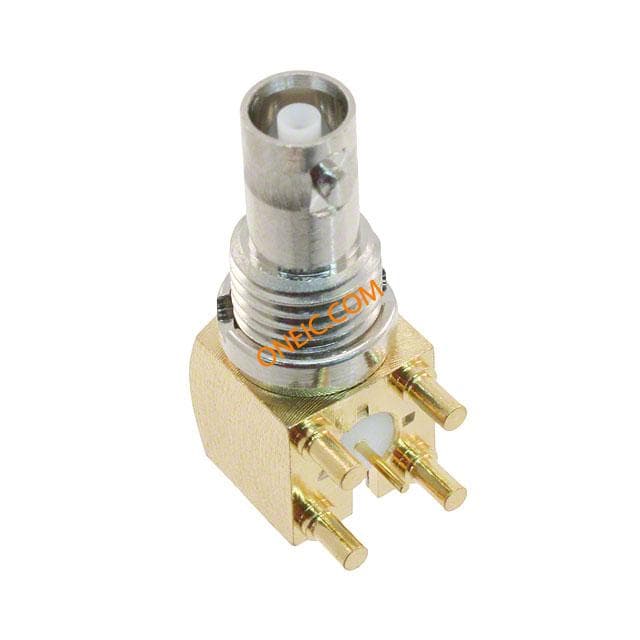

034-1030
