点击放大查看

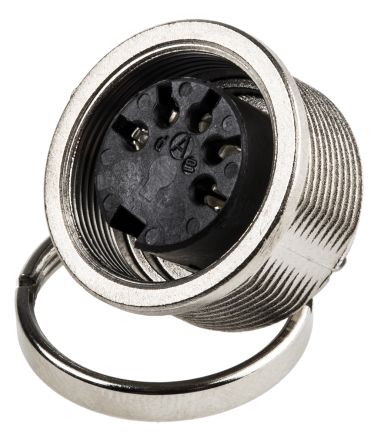

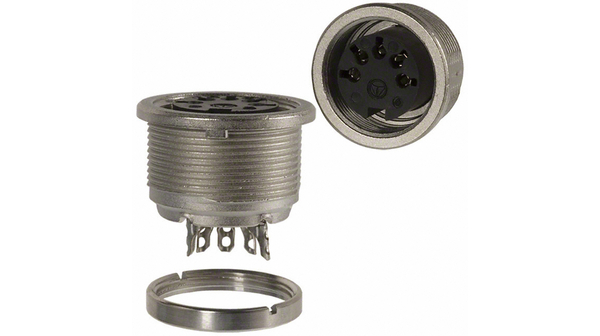

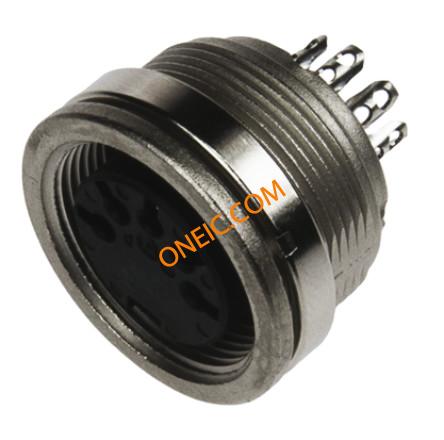

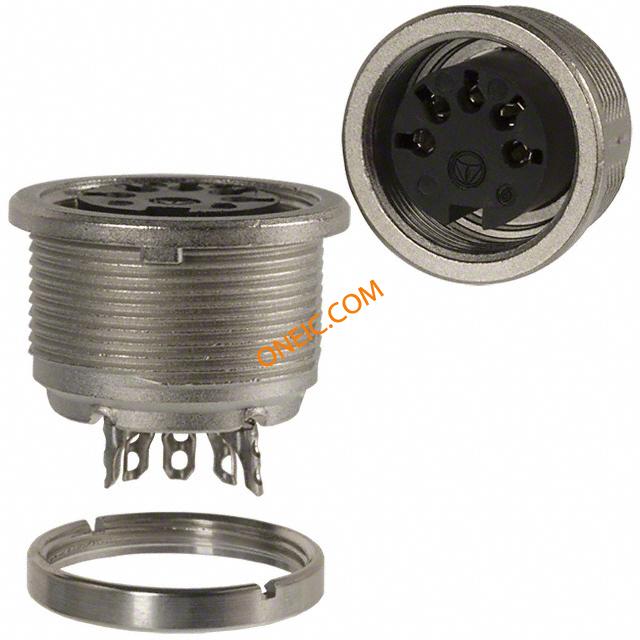

T 3363 010

制造商	Amphenol Corporation
描述	Circular DIN Connectors C091A ST REC JCK 5P Conn Circular F 5 POS Solder ST Panel Mount 5 Terminal 1 Port CONN CIR RCPT FMALE 5POS PNL MNT 5 Pole Female Straight Panel Mount DIN Connector, C 091 A Series , 100V IP40, 4A, DIN 41524 Screw Lock T 3363 010 CIRCULAR, RECEPTACLE, 5 WAY, PANEL connector, circular din, female panel recept, front mt, 5sdin silver-plt solder cont Device bushing C091A 5-pin DIN Poles=5, T 3363 010, Amphenol Amphenol C 091 A系列 5路 IP40 直向螺丝锁 Din 插座插座, 额定4A, 100 V 面板安装
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	010 3363 T U	产品类别	Circular DIN Connectors
标准包装数量	50	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85369010
认证机构标志	UL Recognized/IEC	材料阻燃等级	UL94-V0

电气参数

额定电压	100V	供电电压	DIN
最大额定电流	5A

机械参数

重量	0.05	直径	20
包装方式	Bulk	屏蔽	Shielded
出线方向	Yes	导线线规	20-26
方向	Keyed	端接方式	Solder
触头类型	5Signal	安装类型	Panel Mount
外壳镀层	Nickel	行程角度	Straight
连接器类型	Receptacle, Female Sockets	接触镀层	Silver
紧固类型	Threaded	外壳涂层	Nickel
封装形式	Metal	连接器用途	Screw Lock
插入角度	:-	本体材料	:-
触头材料	:-	壳体材料	Die Cast
总长度	17.5	主要材料	DIN
端接样式	Solder	第一触头极性	F
触点数	5	接触件端接	:Solder
介电材料	Thermoplastic	位数	5
外壳尺寸-插件	DIN (180 Degree)	外壳材料及表面处理	Die Cast, Nickel Plated
典型触点布局	5	第一连接器安装类型	:Panel

产品信息

类型	Circular	连接器性别	RCP
系列	C 091 A	产品特性	Shielded
制造商全称	C091-A Series	产品子类型	Connectors
射频系列/标准	C091A

环境参数

密封等级	IP40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

1726587.pdf

PDF 文档

c091_en.pdf
