点击放大查看

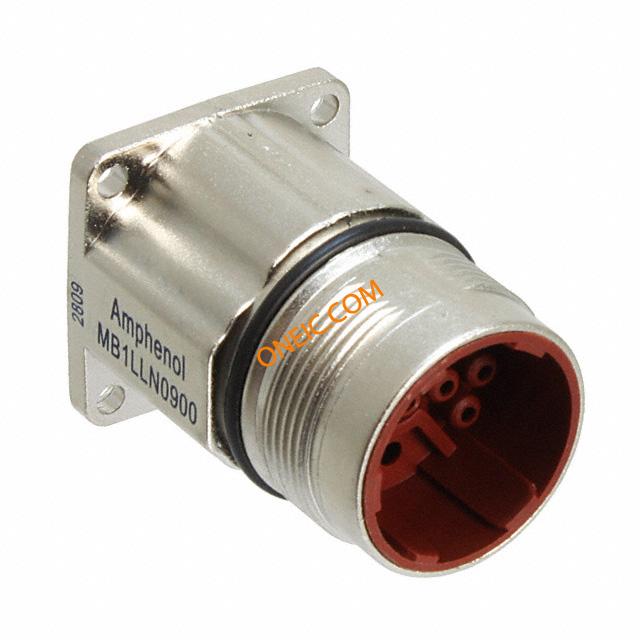

MB1LLN0900
| 制造商 | |
| 描述 | Conn Circular PIN 9 POS ST Panel Mount 9 Terminal 1 Port CONN RCPT 9POS MALE STR LONG 9 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Male Contacts Circular Metric Connectors M23 B-Series Strt Recpt 9 Position RECEPT, PANEL, M23-B, 9WAY, PIN Conn; Circ; Receptacle; Male; 9 Pos; Crimp; Long Straight; M23; A Ser. Amphenol 9路 面板安装 直向 连接器 插座 , 公触点 |
| 分类 |
商业参数
| 其他名称 | 889-1094 | 零件号别名 | 14R7030 |
| 产品类别 | Circular Metric Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85369010 | 抗辐射加固 | No |
电气参数
| 测试电压 | 6000V | 额定电压 | 630 V ac/dc |
| 最大额定电流 | 30A | 短路电流 | 30A |
机械参数
| 深度 | 25.7 mm | 高度 | 25.7 mm |
| 重量 | 0.0399 | 材料（通用） | Zinc Die-Cast |
| 包装方式 | Bulk | 出线方向 | No |
| 方向 | Keyed | 外壳样式 | Receptacle |
| 触点形式 | 9Signal | 触点尺寸 | 1.0mm, 2.0mm |
| 触头类型 | 9Signal | 安装类型 | Panel Mount |
| 连接器类型 | Receptacle for Male Contacts | 接触镀层 | Gold |
| 紧固类型 | Threaded | 安装样式 | Cable |
| 插入角度 | :- | 本体材料 | :Zinc |
| 触头材料 | Brass | 总长度 | 35.3 mm |
| 端接样式 | Crimp | 第一触头极性 | PIN |
| 触点数 | 9 | 位数 | 9 |
| 外壳尺寸-插件 | :- | 外壳材料及表面处理 | Zinc Die Cast |
| 第一连接器安装类型 | :Panel | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Circular |
| 连接器性别 | RCP | 系列 | M23 |
| 产品特性 | Shielded | 制造商全称 | A Series |
| 产品子类型 | Connectors | ||
环境参数
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | +130°C |
