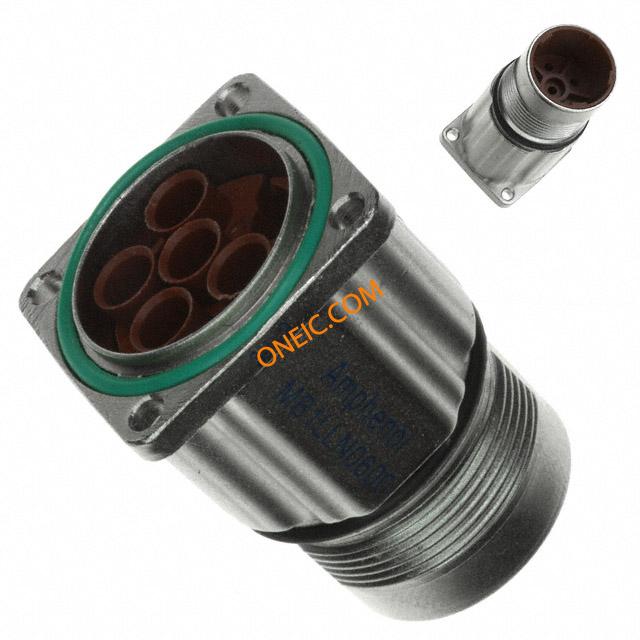

点击放大查看
MB1LLN0600
| 制造商 | |
| 描述 | Conn Circular SKT 6 POS ST Panel Mount 6 Terminal 1 Port CONN RCPT 6POS MALE STR LONG 6 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Female Contacts Circular Metric Connectors M23 B-Series Strt Recpt 6 Position RECEPT, PANEL, M23-B, 6WAY, PIN Conn; Circ; Receptacle; Male; 6 Pos; Crimp; Long Straight; M23; A Ser. Amphenol 6路 面板安装 直向 连接器 插座 , 母触点 |
| 分类 |
商业参数
| 其他名称 | 889-1093 | 零件号别名 | 14R7028 |
| 产品类别 | Circular Metric Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | ||
电气参数
| 释放范围（时间） | No | 测试电压 | 6000V |
| 额定电压 | 630 V ac/dc | 最大额定电流 | 28A |
| 短路电流 | 28A | ||
机械参数
| 深度 | 25.7 mm | 高度 | 25.7 mm |
| 长度 | 35.3 | 重量 | 0.04 |
| 材料（通用） | Zinc Die-Cast | 包装方式 | Bulk |
| 出线方向 | No | 方向 | Straight |
| 外壳样式 | Receptacle | 触点形式 | 6Signal |
| 触点尺寸 | 2.0mm | 触头类型 | Crimp |
| 安装类型 | Panel Mount | 连接器类型 | Receptacle for Male Contacts |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 安装样式 | Cable | 插入角度 | :- |
| 本体材料 | :Zinc | 触头材料 | Brass |
| 总长度 | 35.3 mm | 端接样式 | Crimp |
| 第一触头极性 | Female | 触点数 | 6 |
| 位数 | 6 | 外壳尺寸-插件 | :- |
| 外壳材料及表面处理 | Zinc Die Cast | 第一连接器安装类型 | :Panel |
产品信息
| 备注 | Contacts Not Provided | 类型 | Circular |
| 连接器性别 | RCP | 系列 | M23 |
| 产品特性 | Shielded | 制造商全称 | B Series |
| 产品子类型 | Connectors | 装配配置 | Panel Mount |
环境参数
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | +130°C |
