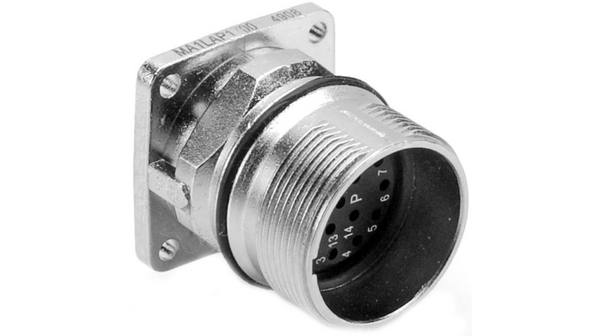

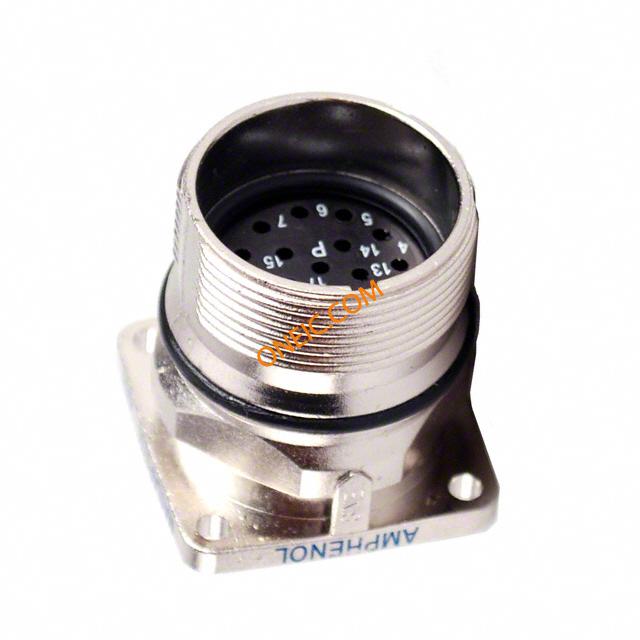

MA1LAP1700
| 制造商 | |
| 描述 | Conn Circular PIN 17 POS ST Panel Mount 17 Terminal 1 Port CONN RCPT 17POS MALE TYPE P STR 17 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Male Contacts Circular Metric Connectors M23 A-Series 17 Pos. St Recpt P Type RECEPT, PANEL, M23-A, TYPE P, 17WAY Conn; Circ; Receptacle; P Type; CCW; Male; 17 Pos; Straight; M23; A Ser. Straight Receptacle Type 17P 17, MA1LAP1700, Amphenol Amphenol 17路 面板安装 直向 连接器 插座 , 公触点 |
| 分类 |
商业参数
| 其他名称 | 889-1080 | 零件号别名 | 14R7008 AEGA035 |
| 产品类别 | Circular Metric Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85369010 | 抗辐射加固 | No |
电气参数
| 测试电压 | 2500V | 额定电压 | 125 V ac/dc |
| 最大额定电流 | 9 A | 短路电流 | 9A |
机械参数
| 深度 | 25.6 mm | 高度 | 25.6 mm |
| 重量 | 0.0303 | 材料（通用） | Zinc Die-Cast |
| 包装方式 | Bulk | 出线方向 | No |
| 方向 | P | 外壳样式 | Receptacle |
| 触点形式 | 17Signal | 触点尺寸 | 1.0mm |
| 触头类型 | 17Signal | 安装类型 | Panel Mount |
| 连接器类型 | Receptacle for Male or Female Contacts | 接触镀层 | Gold |
| 紧固类型 | Threaded | 安装样式 | Cable |
| 插入角度 | :- | 本体材料 | :Zinc |
| 触头材料 | Brass | 总长度 | 27.5 mm |

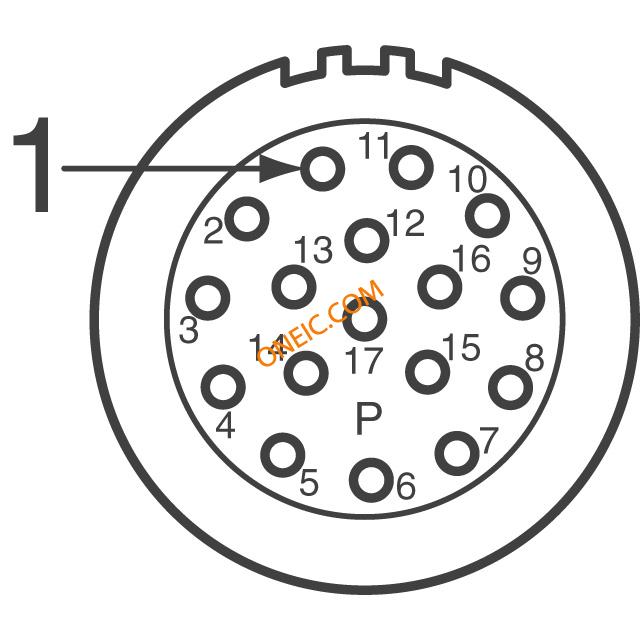

| 端接样式 | Pin | 第一触头极性 | PIN |
| 触点数 | 17 | 位数 | 17 |
| 外壳尺寸-插件 | :- | 外壳材料及表面处理 | Zinc Die Cast |
| 第一连接器安装类型 | :Panel | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Circular |
| 连接器性别 | RCP | 系列 | M23 |
| 产品特性 | Shielded | 制造商全称 | A Series |
| 产品子类型 | Connectors | 射频系列/标准 | A |
环境参数
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | +130°C |
文档与媒体
相关型号
MA1EAP1700
amphenol-sine systems
Conn Circular PIN 17 POS RA Cable Mount 17 Terminal 1 Port CONN PLUG 17POS FMALE TYPE P R/A 17 Pole Male Right Angle Cable Mount Industrial & Automation Circular Connector with Male Contacts Circular Metric Connectors M23 A Rotatable R/A Plug 17 Pos. P Type PLUG, R/A, M23-A, TYPE P, 17WAY Amphenol 17路 电缆安装 直角 连接器 插头 , 公触点
SC000035
amphenol-sine systems
Contact PIN Crimp ST Cable Mount CONTACT PIN CRIMP 18AWG AU 1.0MM M23 A Series Male Circular Connector Contact, Crimp Circular Metric Connectors Pin Contact Rock Solid 1.0mm CRIMP PIN, MACHINED, 1MM Contact; Pin; Crimp; 1.0 mm Dia.; M23; A, B Ser. Pin contact, machined Size 1 mm, SC000035, Amphenol Amphenol M23 A 系列 公 压接端接 圆形 连接器 触芯, 使用于M23 连接器
SC000013
amphenol-sine systems
Contact SKT Crimp ST Cable Mount CONTACT SKT CRIMP 18AWG AU 1.0MM M23 A Series Female Circular Connector Contact, Crimp Circular Metric Connectors Socket Contact Rock Solid 1.0mm CRIMP SOCKET, ROCKSOLID, 1MM Contact; Socket; Crimp; 1.0 mm Dia.; RockSolid; M23; A, B Ser. Socket contact, machined Size 1 mm, RockSolid, SC000013, Amphenol Amphenol M23 A 系列 母 压接端接 圆形 连接器 触芯, 使用于M23 连接器
SC000044
amphenol-sine systems
Contact SKT Crimp ST Cable Mount CONTACT SKT CRIMP 18AWG AU 1.0MM M23 A Series Female Circular Connector Contact, Crimp Circular Metric Connectors Skt Contact 1.0mm RockSolid Machined CRIMP SOCKET, SLIT MACHINED, 1MM Contact; Socket; Split Machined, ; Crimp; 1.0 mm Dia.; M23; A, B Ser. Socket contact, machined Size 1 mm, SC000044, Amphenol Amphenol M23 A 系列 母 压接端接 圆形 连接器 触芯, 使用于M23 连接器
MA1CAP1700
amphenol-sine systems
Conn Circular PIN 17 POS ST Cable Mount 17 Terminal 1 Port CONN PLUG 17POS FMALE TYPE P STR 17 Pole Male Straight Cable Mount Industrial & Automation Circular Connector with Male Contacts Circular Metric Connectors M23 A-Series St Plug 17 Position P Type PLUG, M23-A, TYPE P, 17WAY Conn; Circ; Plug; P Type; CCW; Female; 17 Pos, ; Straight; M23; A Ser. Straight Plug Type 17P 17, MA1CAP1700, Amphenol Amphenol 17路 电缆安装 直向 连接器 插头 , 公触点

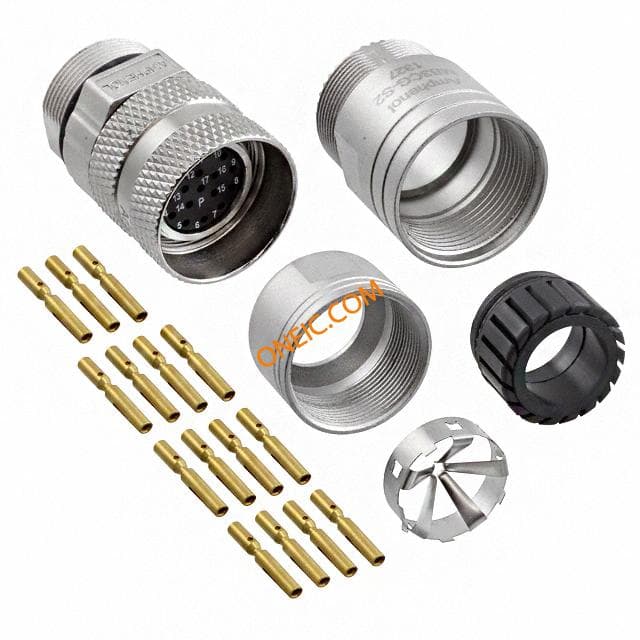

MA1CAP1700-KIT
