点击放大查看

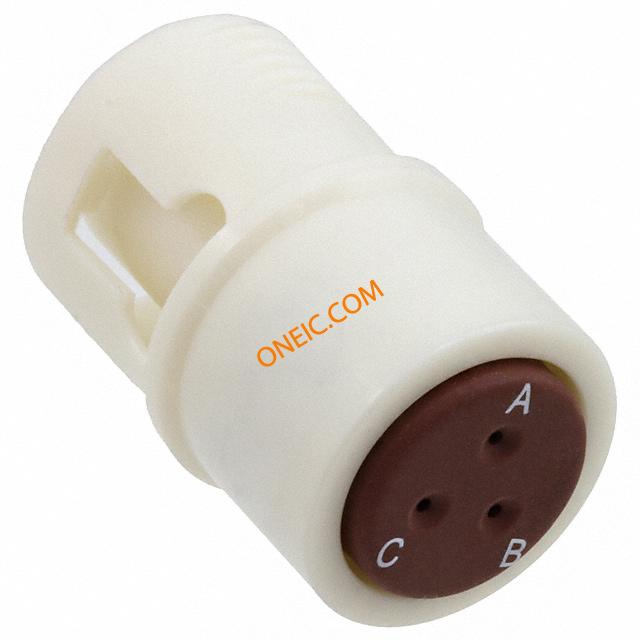

SJS820110
| 制造商 | |
| 描述 | Lighting Connectors PLUG SZ 20; WHITE TRIPLE SPLICE Conn In-Line Junction SKT 3 POS Crimp ST Cable Mount 3 Terminal 1 Port CONN HSG PLUG 3POS INLINE SKT PLUG, SIZE 20, WHITE, 3 WAY |
| 分类 |
商业参数
| 产品 | Housings | 商标名 | Luminus |
| 其他名称 | APC1619 | 产品类别 | Lighting Connectors |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366110 | 材料阻燃等级 | UL94 V-0 |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 7.5 A |
机械参数
| 颜色 | White | 长度 | 1.08 in |
| 重量 | 0.004 | 直径 | 17.8 |
| 包装方式 | Bulk | 出线方向 | No |
| 方向 | B | 端接方式 | Crimp |
| 触点尺寸 | 20 | 触头类型 | 3Signal |
| 安装类型 | Cable Mount | 连接器类型 | Plug for Female Contacts |
| 接触镀层 | :- | 紧固类型 | Detent Lock |
| 安装样式 | In-Line | 插入角度 | :- |
| 本体材料 | :Nylon 6.6 (Polyamide 6.6) | 触头材料 | Stainless Steel |
| 总长度 | 27.4 | 第一触头极性 | SKT |
| 连接器颜色 | :White | 触点数 | 3 |
| 接触件端接 | :Crimp | 位数 | 3 |
| 外壳尺寸-插件 | 8 | 外壳材料及表面处理 | Polyamide (PA66), Nylon 6/6 |
| 第一连接器安装类型 | :Cable | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | In-Line Junction |
| 连接器性别 | PL | 系列 | SJS |
| 应用细节 | Wire to Board | ||
环境参数
| 防护等级 | Environment Sealed | ||
