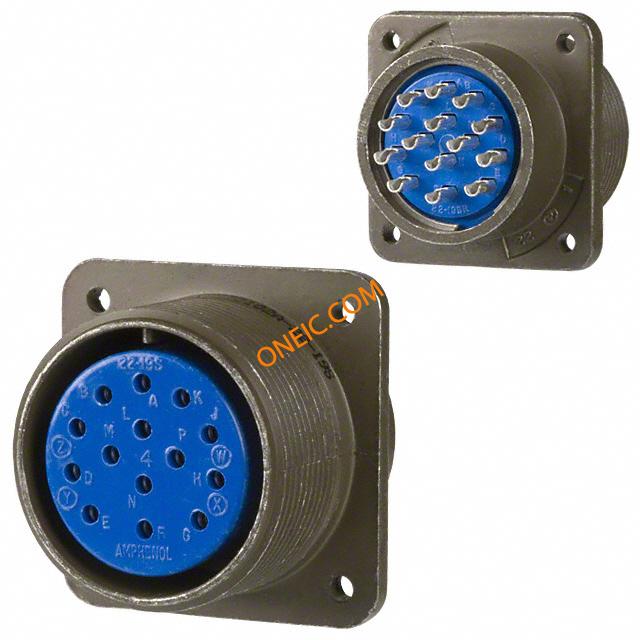

97-3102A-22-19S(946)

制造商	Amphenol Corporation
描述	Circular MIL Spec Connector 14P Sz 22 Box Mount Socket Recept Solder MIL-DTL-5015 (MS3100-MS3108) Circular Connectors CONN RECEPT BOX MNT 14POS W/SOCK connector;metal circ;box recept;size 22;14 #16 solder socket cont;black finish connector, metal circ, box recept, size 22, 14 #16 solder socket cont, black finish
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

产品类别

Circular MIL Spec Connector

标准包装数量

合规参数

RoHS	RoHS Compliant	MIL类型	MIL-DTL-5015
认证机构标志	UL Recognized/CSA

电气参数

额定电压

500VAC, 700VDC

最大额定电流

13 A

机械参数

包装方式	Bulk	出线方向	Solid
外壳尺寸	22	导线线规	16
方向	N (Normal)	外壳样式	Potting
端接方式	Solder Cup	触头类型	socket contacts
安装类型	Straight	外壳镀层	Olive Drab Chromate over Cadmium
行程角度	Straight	连接器类型	Amphenol 97 Series - Standard Cylindrical Connector - solder type
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Olive Drab Cadmium	安装样式	Panel
封装形式	Metal	外壳材料（壳体）	Aluminum Alloy
连接器用途	Threaded	插入角度	22-1
触头材料	Copper Alloy	壳体材料	Aluminum Alloy
主要材料	5015 Commercial	端接样式	Solder
第一触头极性	Socket (Female)	配接方向	Threaded
触点数	2	介电材料	Diallyl-Phthalate
位数	14	外壳尺寸-插件	22-19
安装孔直径	0.12 "	外壳材料及表面处理	Aluminum, Zinc Plated, Black
典型触点布局	14#16

产品信息

类型	Panel Socket	类别	A
系列	97	产品特性	Environmental Resistant, Single Key/Keyway Shell Polarization
制造商全称	97 Series	产品子类型	Receptacles
插入配置	22-19	应用细节	Commercial

环境参数

工作温度

-55°C ~ 125°C

文档与媒体

PDF 文档

97-3102A_ht.pdf

相关型号

97-3106A-22-19P(946)

Amphenol Industrial

Circular MIL Spec Connector 14P Strt Pin Plug Sz 22 Solder Blk Zn CONN PLUG 14POS W/PINS connector;metal circ;str plug;size 22;14 #16 solder pin contact;black finish connector, metal circ, str plug, size 22, 14 #16 solder pin contact, black finish

¥364.2345

详情

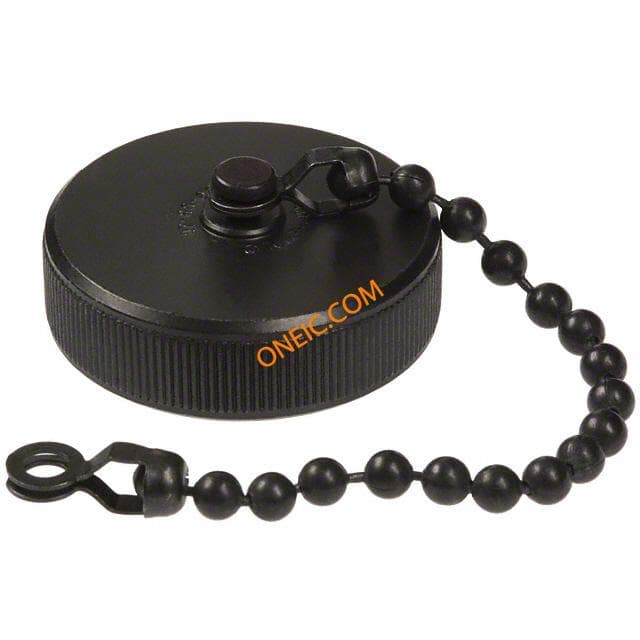

97-60-22(621)
