点击放大查看

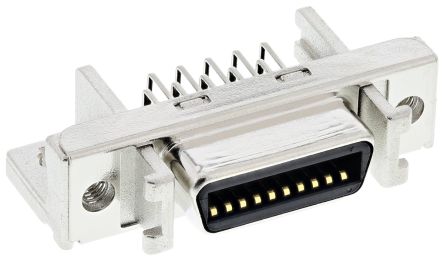

10220-5212PL
| 制造商 | |
| 描述 | 20 way panel right angle PCB I/O socket RECEPTACLE, MDR, R/A, 20WAY 20WPCBRECEPTACLE Connector: MDR; socket; female; angled 90°; shielded; PIN:20; 1A MDR socket 20P, 10220-5212PL, 3M 3M MDR 102 系列 2.54mm 节距 20 路 直角 通孔安装 Micro-D 印刷电路板连接器 插座 |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| RoHS | RoHS Compliant Part | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 测试电压 | 500V | 额定电压 | 150 V ac, 200 V dc |
| 极数 | :20 | 击穿电压 | :500V |
| 最大额定电流 | 0.5A | 绝缘电阻 | :500Mohm |
| 触点额定电流 | 1A | 连接器类型 - 电压输入 | shielded |
机械参数
| 深度 | 9.1mm | 间距 | 2.54mm |
| 宽度 | 16.7mm | 长度 | 33.4mm |
| 重量 | 0.008 | 材料（通用） | :Steel |
| 方向 | angled 90° | 端接方式 | :Solder |
| 柱间距 | 1.27mm | 基体材料 | polyester |
| 安装类型 | Right Angle | 连接器类型 | :Micro D |
| 接触镀层 | Gold over Nickel | 安装样式 | for panel mounting |
| 锁定特性 | lock | 触头材料 | Copper Alloy |
| 壳体材料 | Glass Fibre Reinforced PET | 包装数量 | 100 |
| 尺寸/外形 | 33.4 x 16.7 x 9.1mm | 连接器 - 电缆 | socket |
| 连接器颜色 | :Black | 触点数 | 20 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 20 |
| 触点材料 - 镀层 | nickel plated, gold plated | 第一连接器安装类型 | :PCB |
产品信息
| SPG | 100 | 连接器性别 | Female |
| 系列 | 102 | 单元数量 | 1 |
环境参数
| 工作温度 | +85°C | ||
文档与媒体
PDF 文档
PDF 文档
