首页产品分类连接器解决方案压接与焊接端子/接头压接端子（通用）3414-6600

点击放大查看

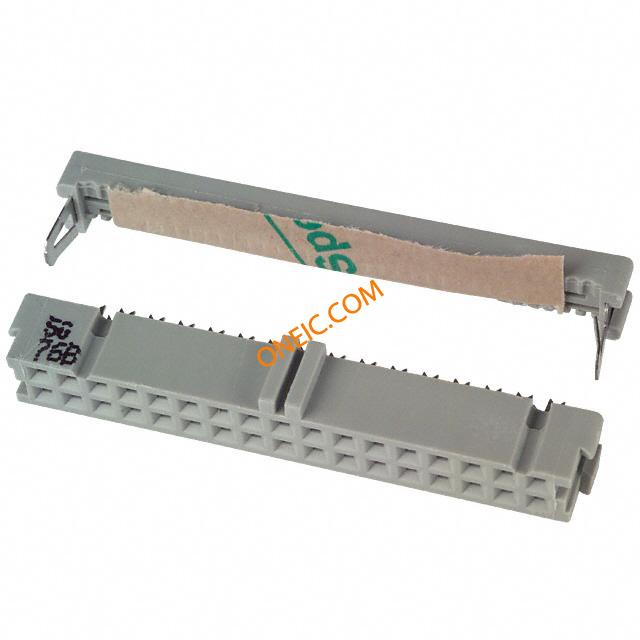

3414-6600

制造商	3M Company
描述	Conn IDC Connector SKT 34 POS 2.54mm IDT RA Cable Mount 34P SOCKET WITHOUT CENTER BUMP .100" Ã .100" Wiremount for .050" Pitch Cable SOCK CONN 34 CONT OPEN W/POL GLD 34 way IDC bump polarised socket Headers & Wire Housings 34P IDC SOCKET SOCKET, IDC, 34WAY SOCKETCONNECTOR;34CONTACTS Multipole socket DIN 41651 34P, 3414-6600, 3M 3M 2行 34路 2.54mm节距直角母 IDC 连接器 , 电缆安装
分类	连接器解决方案压接与焊接端子/接头压接端子（通用）

对参数有疑问？问 AI 助手

商业参数

最小起订量	100	单位包装	100
零件号别名	05400733663 80610121172	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
无铅定义	RoHS-conform	认证机构	UL E68080
RoHS合规（认证）	Yes	材料阻燃等级	:UL94V-0

电气参数

量程（°/s）	:3M - 3000 Series	额定电压	1000V
工作电压	:350V	接触电阻	:20mohm
最大额定电流	1A	绝缘电阻	:1000Mohm
触点额定电流	:1A

机械参数

颜色	Gray	间距	2.54 mm
重量	1.600 lbs	材料（通用）	:Glass Filled Polyester (PBT)
包装方式	Bulk	导线类型	Ribbon Cable
出线方向	NO	导线线规	28 TO 26
方向	STRAIGHT	排间距	0.100" (2.54mm)
端接方式	IDT	触头类型	FEMALE
引脚间距	:2.54mm	柱间距	2.54mm
安装类型	Free Hanging (In-Line)	行程角度	Straight
连接器类型	Receptacle	接触镀层	Gold Over Nickel
安装样式	Cable	排数	2
触头材料	Copper Alloy	壳体材料	IDC
主要材料	Industrial	电缆端接方式	IDC
插针孔直径	0.1"	端接样式	IDC
第一触头极性	Socket (Female)	连接器颜色	:Grey
触点数	34	接触件端接	:IDC / IDT
介电材料	PBT	位数	34
最大压力（PSI）	:1.6mm	安装孔直径	:0.89mm
接触镀层厚度	30µin (0.76µm)	触点材料 - 镀层	GOLD
第一连接器安装类型	:Cable

产品信息

类型	IDC Connector	连接器性别	SKT
系列	3000	产品特性	Feed Through, Polarizing Key
极性	:Bump	匹配码	34146600
CAD图纸	3D CAD Model	制造商全称	3000Series
产品子类型	Receptacles / Sockets - Housings	标准交期	6 weeks
其他规格	NO

环境参数

插拔次数

工作温度

-55 TO 105°C

文档与媒体

在线文档

mediawebserver?6666660Zjcf6lVs6EVs6661ojCOrrrrQ-

在线文档

3000 Series Wiremount Socket

PDF 文档

66546.pdf
