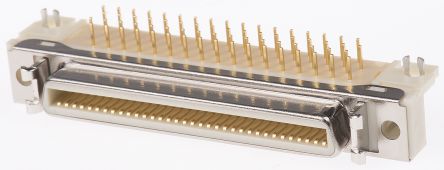

10268-55H3PC
| 制造商 | |
| 描述 | Conn SCSI RCP 68 POS 2.54mm Solder RA Thru-Hole 68 Terminal 1 Port D-Sub Micro-D Connectors 68P R/A SHLD RECEPT BOARDMNT 4-40 THREAD Boardmount Receptacle, Through-hole, Right Angle, Shielded, Molded Body CONN MDR RCPT 68POS R/A 4-40 3M 102 Series 1.27mm Pitch 68 Way Right Angle Through Hole Female PCB D-sub Connector, Solder Termination, 1A .050MiniDRibbon(MDR)68Pos.Thru-HoleRightAngleReceptacle-Shielded 3M 102 系列 68 路 1.27mm节距 直角 通孔 母 PCB D-sub 连接器, 焊接, 快速闩锁 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 54745226262 JE150318499 | 产品类别 | D-Sub Micro-D Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 500 V | 最大额定电流 | 1 A |
机械参数
| 深度 | 9.4mm | 间距 | 2.54 mm |
| 宽度 | 16.7mm | 长度 | 63.8mm |
| 包装方式 | Bulk | 方向 | 直角 |
| 端接方式 | Solder | 安装类型 | Through Hole |
| 外壳镀层 | Gold | 连接器类型 | Receptacle |
| 接触镀层 | Gold | 法兰特征 | Insert, Threaded (4-40); Latchblocks |
| 安装样式 | Through Hole | 排数 | 2 |
| 连接器样式 | Outer Shroud Contacts | 锁定特性 | Quick Latch |
| 触头材料 | Copper Alloy | 壳体材料 | Glass Fibre Reinforced PET |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 触点数 | 68 | 位数 | 68 |
| 接触镀层厚度 | 30µin (0.76µm) | ||
产品信息
| 类型 | SCSI | 连接器性别 | RCP |
| 系列 | 102 | 产品特性 | Board Lock, Shielded |
环境参数
| 工作温度 | +105°C | ||
