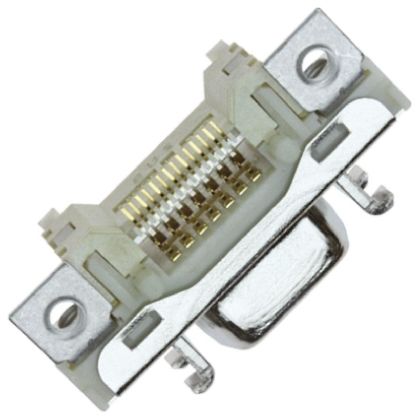

点击放大查看

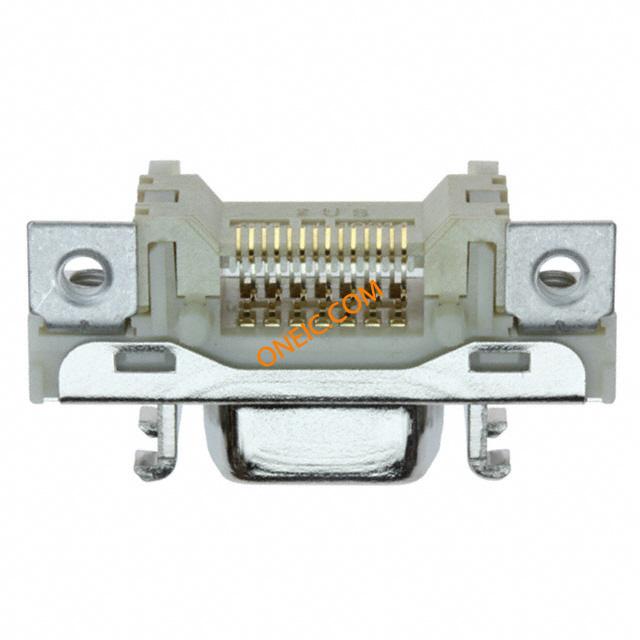

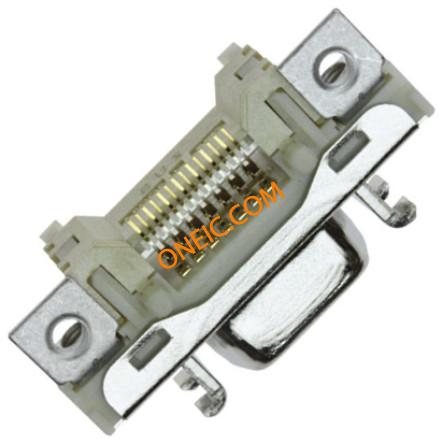

10214-1210PE
| 制造商 | |
| 描述 | Conn SCSI RCP 14 POS 0.64mm Solder RA SMD 14 Terminal 1 Port D-Sub Micro-D Connectors 14P R/A SHLD RECEPT SURFACE MOUNT Boardmount Receptacle, Surface Mount, Right Angle, Shielded CONN MDR RECEPT 14POS R/A SMD 3M 102 Series 0.5in 14 Way 2 Row Right Angle PCB Socket Surface Mount SOCKET, MDR, SMT, RA, 14WAY RECEPTACLE,SHIELDED,SURFACEMOUNT,RIGHTANGLE,14CONTACTS Connector: MDR; socket; female; horizontal; shielded; PIN:14; 1A 3M 102 系列 2行 14路 直角 12.7mm节距 表面贴装 印刷电路板插座 |
| 分类 |
商业参数
| 零件号别名 | 54745225319 JE150317780 | 产品类别 | D-Sub Micro-D Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 标准 | UL94V-0 |
| 海关税号 | 85366990 | 认证机构 | cUL,UL |
| 材料阻燃等级 | UL94V-0 | ||
电气参数
| 量程（°/s） | :3M - 102 Series | 测试电压 | 500V |
| 最大额定电流 | 1 A | 触点额定电流 | 1A |
| 连接器类型 - 电压输入 | shielded | ||
机械参数
| 间距 | 0.64 mm | 重量 | 0.96 |
| 包装方式 | Bulk | 方向 | horizontal |
| 端接方式 | Solder | 柱间距 | 1.27mm |
| 基体材料 | polyester | 安装类型 | Surface Mount |
| 外壳镀层 | Nickel | 行程角度 | RightAngle |
| 连接器类型 | Receptacle | 接触镀层 | Gold |
| 法兰特征 | Insert, Threaded (M2.5); Latchblocks | 安装样式 | SMD/SMT |
| 排数 | 2 | 外壳材料（壳体） | Glass Filled Polyester |
| 连接器样式 | Outer Shroud Contacts | 锁定特性 | lock |
| 触头材料 | Copper Alloy | 包装数量 | 100 |
| 主要材料 | Mini-D-Ribbon | 连接器 - 电缆 | socket |
| 端接样式 | Solder | 触点数 | 14 |
| 接触件端接 | :Surface Mount Right Angle | 位数 | 14 |
| 接触镀层厚度 | 20µin (0.51µm) | 触点材料 - 镀层 | nickel plated, gold plated |
产品信息
| SPG | 100 | 类型 | SCSI |
| 连接器性别 | RCP | 系列 | Beige |
| 产品特性 | Board Guide, Shielded | 制造商全称 | 102 |
| 单元数量 | 1 | ||
环境参数
| 工作温度 | -55...105°C | ||
