点击放大查看

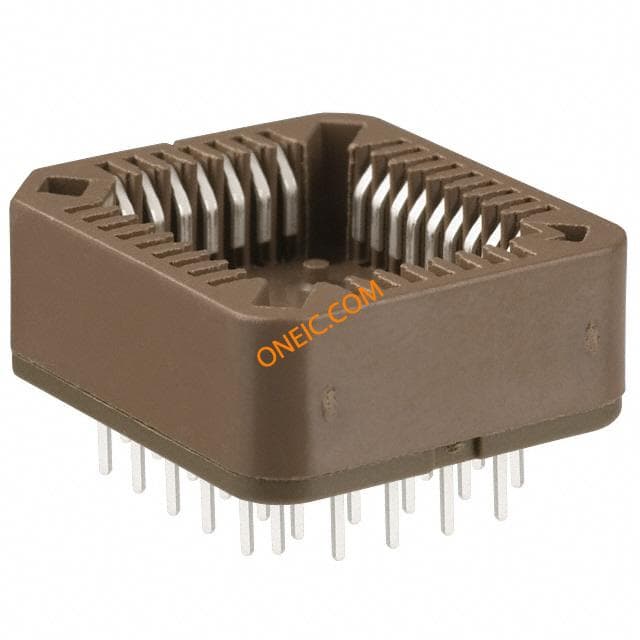

8432-11B1-RK-TP
| 制造商 | |
| 描述 | IC & Component Sockets 32P PLCC SOCKET THRU-HOLE Low Profile, Four-Row, Through-Hole IC SOCKET 32POS PLCC THRU-HOLE CHIP CARRIER SOCKET THRU-HOLE 32W Conn PLCC Socket SKT 32 POS 2.54mm Solder ST Thru-Hole Tube SOCKET IC, PLCC, 32WAY 3M 8400 系列 32 针 1.27mm 节距 通孔 母 PLCC 针座 , 锡镀镍 电镀触点 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PLCC Sockets | 零件号别名 | 05111166307 80000905259 |
| 产品类别 | IC & Component Sockets | 标准包装数量 | 1,392 |
| 工厂包装数量 | 1392 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | RoHS合规（认证） | Yes |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 接触电阻 | 15 mohm | 介电强度 | :500V |
| 绝缘电阻 | 1000 Mohm | 连接器类型 - 电压输入 | :PLCC |
机械参数
| 深度 | 20.6 mm | 间距 | 0.050" (1.27mm) |
| 宽度 | :17.9mm | 高度 | 8mm |
| 长度 | :7.7mm | 重量 | 0.015 |
| 底座类型 | Open Frame | 包装方式 | Tube |
| 排间距 | 10.16 mm | 端接方式 | Solder |
| 引脚间距 | :1.27mm | 安装类型 | Through Hole |
| 连接器类型 | :PLCC | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 4 |
| 插入力 | :0.17kgf | 触头材料 | Copper Alloy |
| 壳体材料 | PET | 总长度 | 18.05 mm |
| 端接样式 | Solder Tail | 触点数 | 32 |
| 接触件端接 | :Through Hole Vertical | 绝缘材料 - 类型 | Polyester |
| 位数 | Not Required | 接触镀层厚度 | 160µin (4.06µm) |
| 第一连接器安装类型 | :PC Board | 位置或引脚数（网格） | 32 (2 x 7, 2 x 9) |
产品信息
| 类型 | Chip Carrier, PLCC | 连接器性别 | Female |
| 系列 | :8400 | 已删除 | Compliant |
| 产品特性 | Closed Frame | CAD图纸 | 3D CAD Model |
环境参数
| 工作温度 | +105°C | ||
