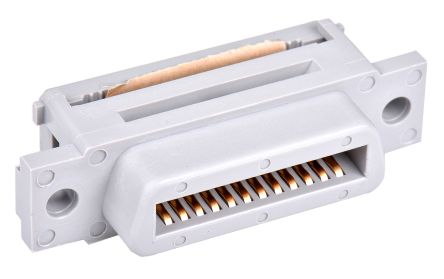

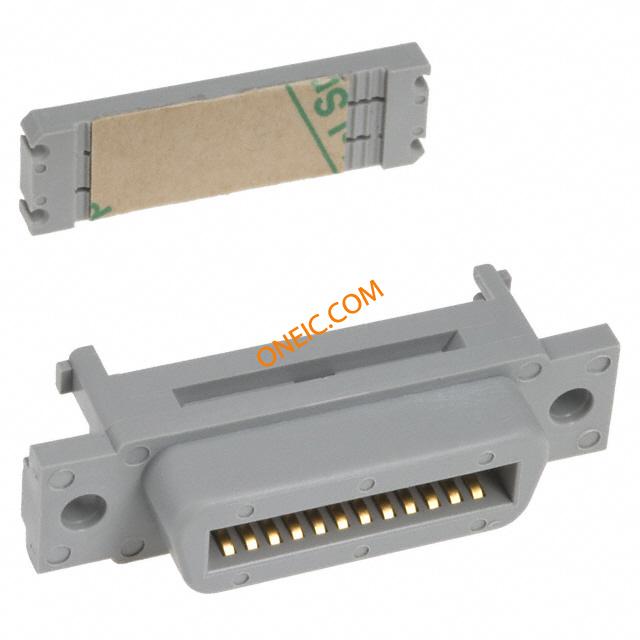

3549-1000

制造商	3M Company
描述	D-Sub Standard Connectors 24P LOPRO WRMNT SKT Molded Shell, Low profile socket DELTA CONN 24POS SOCK W/O INSERT 3M Female 24 Way Right Angle Cable Mount SCSI Connector 2.16mm Pitch, IDT SOCKET, IDC, CENTRONIC, 24WAY D-SubConnector;24;WireMountSocket;26to28AWG;0.05in.;0.158in. 3M 3000 系列 24 路 2.16mm节距直角电缆安装母 SCSI 连接器, IDT
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	05400731881 80610084933	产品类别	D-Sub Standard Connectors
标准包装数量	100	工厂包装数量	100

合规参数

RoHS	RoHS Compliant	海关税号	85369010
认证机构	cUL,UL	RoHS合规（认证）	Yes
材料阻燃等级	UL94V-0

电气参数

最大额定电流

1 A

机械参数

深度	15.2mm	间距	2.16mm
宽度	20.8mm	长度	55.1mm
重量	4.500 lbs	电缆类型	RoundConductorFlat
导线线规	28-26	端接方式	IDC
安装类型	Free Hanging (In-Line)	外壳镀层	Gold
行程角度	Straight	连接器类型	Receptacle
接触镀层	Gold	法兰特征	Hollow, Unthreaded
排数	2	外壳材料（壳体）	Brass
连接器样式	Outer Shroud Contacts	触头材料	Copper Alloy
壳体材料	PBT	主要材料	D-Ribbon
触点数	24	接触件端接	:IDC / IDT
介电材料	PBT	位数	24
接触镀层厚度	30µin (0.76µm)	第一连接器安装类型	:Cable

产品信息

类型	CableSocket	连接器性别	Female
系列	:3000	制造商全称	3000
应用细节	Commercial

环境参数

工作温度

+105°C

文档与媒体

PDF 文档

6364.pdf
