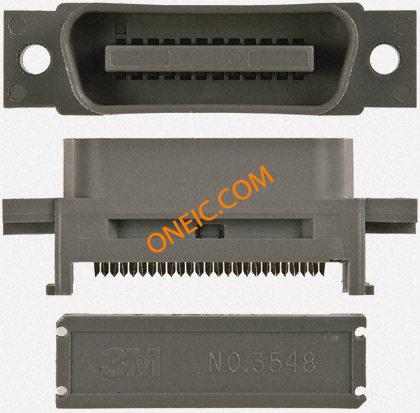

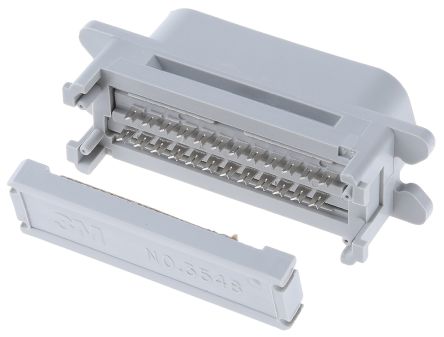

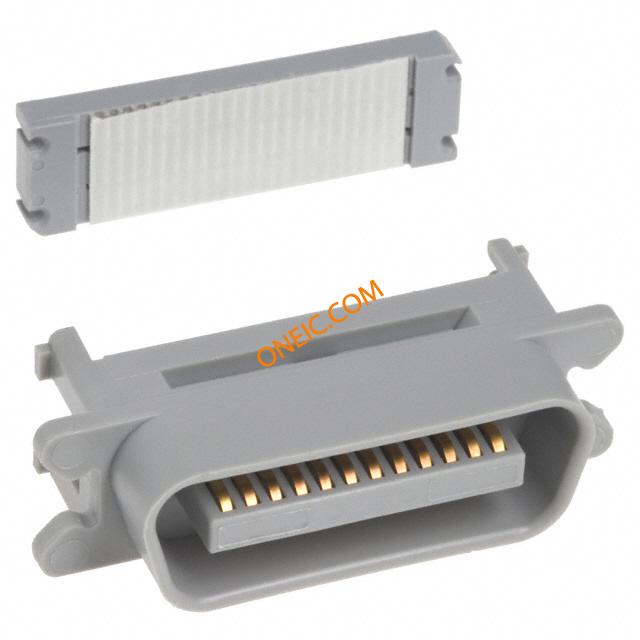

3548-1001
| 制造商 | |
| 描述 | D-Sub Standard Connectors 24P LOPRO WRMNT PLUG Molded Shell, Low profile plug DELTA CONN 24 POS PLUG BAIL LOCK 3M Male 24 Way Right Angle Cable Mount SCSI Connector 2.16mm Pitch, IDT D-SubConnector;Plastic;RoundConductorFlat;26to28AWG;0.05in.;24 3M 3000 系列 24 路 2.16mm节距 直角 电缆安装 公 SCSI 连接器, IDT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 05400731879 80610084917 | 产品类别 | D-Sub Standard Connectors |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 认证机构 | cUL,UL |
| RoHS合规（认证） | Yes | 材料阻燃等级 | UL94V-0 |
电气参数
| 最大额定电流 | 1 A | ||
机械参数

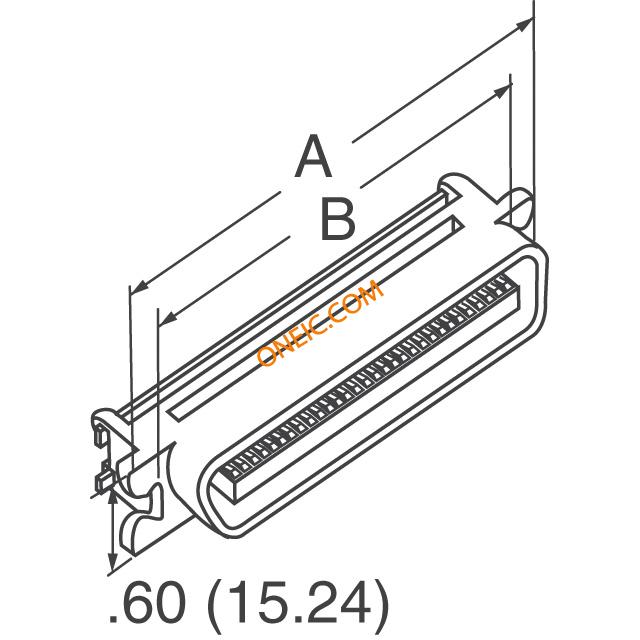

| 深度 | 15.2mm | 间距 | 2.16mm |
| 宽度 | 20.8mm | 长度 | 55.1mm |
| 重量 | 4.200 lbs | 电缆类型 | RoundConductorFlat |
| 导线线规 | 28-26 | 方向 | 直角 |
| 端接方式 | IDC | 安装类型 | Free Hanging (In-Line) |
| 行程角度 | Straight | 导体类型 | 0.05 |
| 连接器类型 | Plug | 接触镀层 | Gold |
| 安装样式 | Wire | 排数 | 2 |
| 连接器样式 | Center Strip Contacts | 触头材料 | Copper Alloy |
| 壳体材料 | PBT | 主要材料 | D-Ribbon |
| 端接排数 | IDT | 触点数 | 24 |
| 介电材料 | PBT | 位数 | 24 |
| 接触镀层厚度 | 30µin (0.76µm) | ||
产品信息
| 类型 | CablePlug | 连接器性别 | Male |
| 系列 | 3000 | 产品特性 | Bail Lock |
| 制造商全称 | 3000 | 应用细节 | Commercial |
环境参数
| 工作温度 | +105°C | ||
