首页产品分类连接器解决方案压接与焊接端子/接头压接端子（通用）3414-6634

点击放大查看

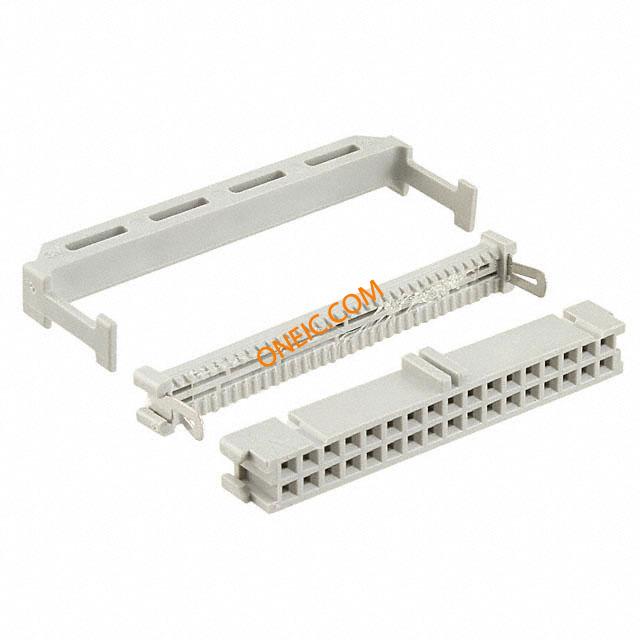

3414-6634

制造商	3M Company
描述	Headers & Wire Housings 34P IDC SOCKET 34P SOCKET WITHOUT CENTER BUMP .100" Ã .100" Wiremount for .050" Pitch Cable CONN SOCKET 34POS OPEN END GOLD 34way bump polarised skt w/strain relief SOCKET, IDC, 34WAY 34waybumppolarisedsktw/strainrelief 3M 2行 34路 2.54mm节距直角电缆安装母 IDC 连接器
分类	连接器解决方案压接与焊接端子/接头压接端子（通用）

对参数有疑问？问 AI 助手

商业参数

最小起订量	100	单位包装	100
零件号别名	05400733664 80610121180	产品类别	Headers & Wire Housings
标准包装数量	300	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
无铅定义	RoHS-conform	认证机构	UL E68080
RoHS合规（认证）	Yes	材料阻燃等级	:UL94V-0

电气参数

量程（°/s）	:3M - 3000 Series	额定电压	1000V
工作电压	:350V	接触电阻	:20mohm
最大额定电流	1A	绝缘电阻	:1000Mohm
触点额定电流	:1A

机械参数

颜色	Gray	间距	0.100" (2.54mm)
重量	2 lbs	材料（通用）	:Glass Filled Polyester (PBT)
包装方式	Bulk	导线类型	Ribbon Cable
出线方向	NO	导线线规	28 TO 26
方向	STRAIGHT	排间距	0.100" (2.54mm)
端接方式	IDT	触头类型	FEMALE
引脚间距	:2.54mm	柱间距	2.54mm
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
接触镀层	Gold	安装样式	Cable
排数	2	触头材料	Copper Alloy
壳体材料	IDC	电缆端接方式	IDC
端接样式	IDC	第一触头极性	Socket (Female)
连接器颜色	:Grey	触点数	34
接触件端接	:IDC / IDT	位数	34
最大压力（PSI）	:1.6mm	安装孔直径	:0.89mm
接触镀层厚度	30µin (0.76µm)	触点材料 - 镀层	GOLD
第一连接器安装类型	:Cable

产品信息

类型	Ribbon Cable	连接器性别	Female
系列	3000	产品特性	Feed Through; Polarizing Key, Strain Relief
极性	:Bump	匹配码	34146634
CAD图纸	3D CAD Model	产品子类型	Receptacles / Sockets - Housings
标准交期	7 weeks	其他规格	NO

环境参数

插拔次数

工作温度

-55 TO 105°C

文档与媒体

压缩文件

3414-6634-01.igs

在线文档

3000 Series Wiremount Socket

PDF 文档

66546.pdf

相关型号

暂无图片

3431-6003UG

3m interconnect solutions

Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole CONN HEADER 34POS STR NO LATCH Headers & Wire Housings 34P BOX HDR 4WALL

¥14.3480

详情

N3431-1002RB

3m interconnect solutions

Conn Ejector Header HDR 34 POS 2.54mm Solder RA Thru-Hole .100" Ã .100" Three-Wall Latch/Ejector, Straight and Right Angle CONN HEADER 34POS R/A GOLD T/H Headers & Wire Housings BOARDMT HDR 34P NO LATCH/EJECTOR

¥15.5040

详情

N3431-L202RB

3m interconnect solutions

Conn Ejector Header HDR 68 POS 2.54mm Solder RA Thru-Hole .100" Ã .100" Four-Wall Condo Header, Right Angle CONN HEADER STKD 34POS R/A SH HEADER, R/A, S/LATCH, 2X34WAY

¥91.4600

详情

3431-6303

3m interconnect solutions

Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole .100" Ã .100" Latch/Ejector, Straight and Right Angle CONN HEADER 34POS STR LONG LATCH WIRE-BOARD CONN, HEADER, 34POS, 2.54MM

¥23.4600

详情

N3431-6302RB

3m interconnect solutions

Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole .100" Ã .100" Latch/Ejector, Straight and Right Angle CONN HEADER 34POS STR LONG LATCH 3M 3000 Series 2.54mm Pitch 34 Way 2 Row Straight PCB Header, Solder Termination, 2A Headers & Wire Housings 34P STRT LONG PIN SOLDER TAIL 30u GOLD HEADER, STRAIGHT, L/LATCH, 34WAY Header;Latch-Ejector,4-Wall;0.1In;CopperAlloy;1.75A;HighTempPlastic;Str;34Cnts Socket; IDC; male; PIN:34; straight; with ejector; THT; gold plated sale 3M 3000 系列 2.54mm节距 34路 (2排) 直 PCB 针座, 焊接端接, 2A , 通孔 34P FOUR WALL HEADER HIGH TEMP

¥9.0600

详情

暂无图片

3431-6503

3m interconnect solutions

Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole CONN HEADER 34PS STR SHORT LATCH

¥23.2356

详情

D3431-6202-AR

3m interconnect solutions

Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole CONN HDR 34POS VERT S-LATCH 10AU Headers & Wire Housings 34P STR HEADER SHORT LATCH 10U AU WIRE-BOARD CONN, HEADER, 34POS, 2.54MM

¥10.2000

详情

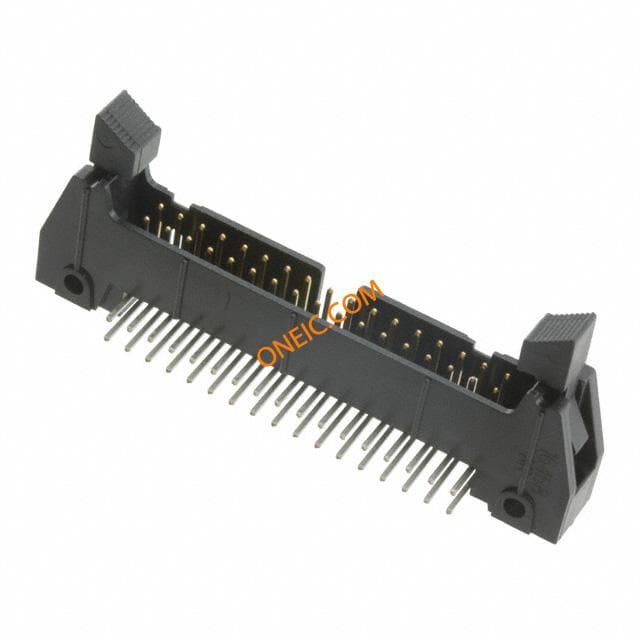

D3431-5202-AR
